8.2.3 应用曲线

CIN = 1µF，COUT = 10µF，VIN = 5V，VBAT = 3.7V，ICHG = 100mA（除非另有说明）

BQ25185 在没有电池的情况下通过插入 IN 电源进行上电

VIN = 5V

VBAT = 悬空

图 8-2 在没有电池的情况下通过插入 IN 电源进行上电

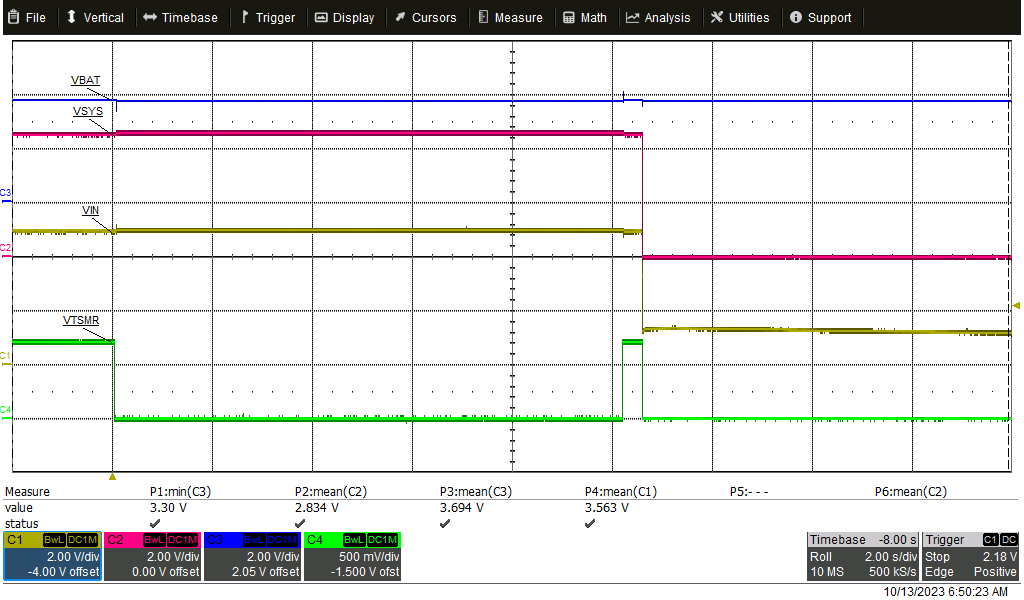

BQ25185 进入出厂模式
VIN = 5V → 0V

VBAT= 3.7V

图 8-4 进入出厂模式
BQ25185 电池跟踪 VINDPM
VIN = 5V

VBAT= 3.7V

ICHG = 100mA

输入源电流限制 = 50mA

图 8-6 电池跟踪 VINDPM
BQ25185 存在 VBAT 情况下的 VIN 断电

VIN = 5V → 0V

VBAT= 3.7V
图 8-8 存在 VBAT 情况下的 VIN 断电
BQ25185 在有电池的情况下通过插入 IN 电源进行上电

VIN = 5V

VBAT= 3.7V

图 8-3 在有电池的情况下通过插入 IN 电源进行上电
BQ25185 通过插入适配器从出厂模式唤醒
VIN = 0V → 5V

VBAT= 3.7V

图 8-5 通过插入适配器从出厂模式唤醒
BQ25185 ISET 短路保护
充电时 ISET 短路
图 8-7 ISET 短路保护
