9.5.2 布局示例

以下是印刷电路板 (PCB) 布局布线示例，其中展示了热设计实践的应用以及器件 DAP 和 PCB 之间的低电感接地连接。靠近 DAP 放置电源去耦电容器的接地回路。所有配置为差动信号的 OUTx 对必须进行差动布线，并满足布线阻抗要求（通常为 100 欧姆差动）。

LMK5B12212 LMK5B12212 的 PCB 布局示例，顶层图 9-6 LMK5B12212 的 PCB 布局示例，顶层

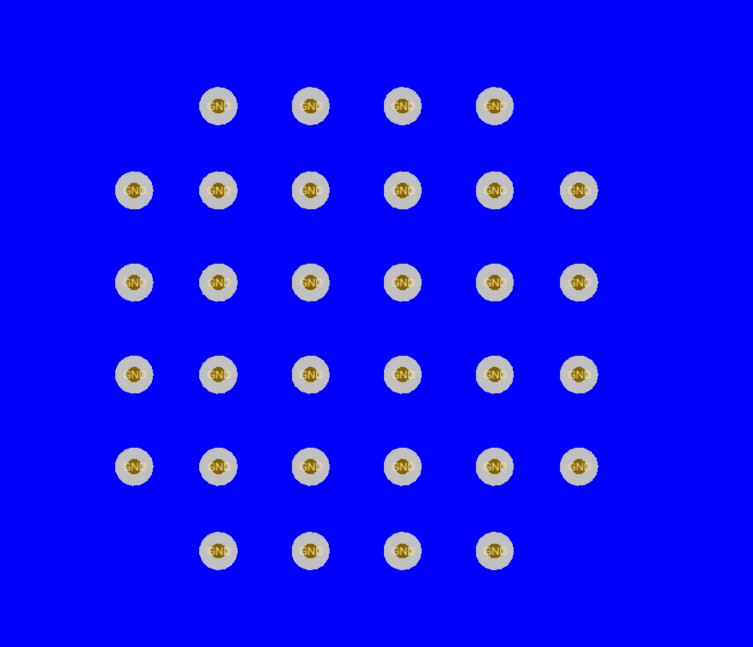

LMK5B12212 LMK5B12212 的 PCB 布局示例，底层图 9-7 LMK5B12212 的 PCB 布局示例，底层
