DATA SHEET

具有 I2C 接口的 ADS1219 4 通道、1kSPS、24 位 Δ-Σ ADC

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 易于使用，仅通过一个寄存器进行编程
  • 电流消耗可以低至 315µA（典型值）
  • 宽电源电压范围：2.3V 至 5.5V
  • 轨至轨输入缓冲区，可实现高输入阻抗
  • 可编程增益：1 和 4
  • 可编程数据速率：高达 1kSPS
  • 高达 20 位的有效分辨率
  • 采用单周期稳定数字滤波器，在 20SPS 时实现同步 50Hz 和 60Hz 抑制
  • 两个差分输入或四个单端输入
  • 集成 2.048V 基准电压：漂移 5ppm/°C（典型值）
  • 集成 2% 精准振荡器
  • 与 I2C 兼容的接口
  • 支持的 I2C 总线速度模式：
    标准模式、快速模式、超快速模式
  • 16 引脚可配置 I2C 地址
  • 封装：3.0mm × 3.0mm × 0.75mm WQFN

2 应用

  • 电池测试设备
  • 气体检测器
  • 热量计
  • 光学模块
  • 可穿戴健身和活动跟踪器

3 说明

ADS1219 是一款 24 位精密模数转换器 (ADC)，集成了 实施 常见系统监控功能（如电源电压、电流和温度监控）所需的所有特性。该器件 通过 灵活的输入多路复用器 (MUX)、轨至轨输入缓冲器、可编程增益级、电压基准和振荡器实现两个差分输入或四个单端输入。

该器件配备缓冲器，可直接连接高阻抗源。缓冲器可以提供增益级，可选增益有 1 和 4。ADS1219 可在数据速率高达每秒 1000 个样本 (SPS) 的情况下通过单周期稳定执行转换。针对噪声环境中的工业应用，当采样频率为 20SPS 时，数字滤波器可同时提供 50Hz 和 60Hz 抑制的需求。

ADS1219 具有 一个与 I2C 兼容的 2 线接口，支持高达 1Mbps 的 I2C 总线速度。可通过两个地址引脚为器件选择 16 个不同的 I2C 地址。

ADS1219 采用无引线的 16 引脚 WQFN 或 16 引脚 TSSOP 封装，额定工作温度范围为 –40°C 至 +125°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS1219 WQFN (16) 3.00mm × 3.00mm
TSSOP (16) 5.00mm × 4.40mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

Device Images

电压、电流和温度监控应用

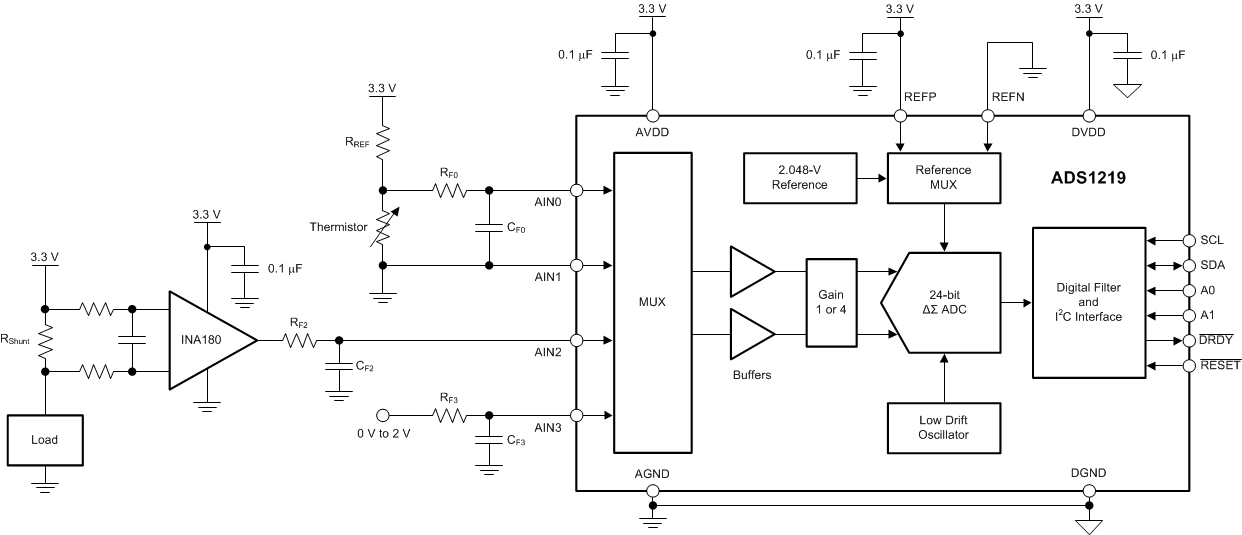

ADS1219 ai_typ_application_bas924.gif

4 修订历史记录

Changes from * Revision (July 2018) to A Revision

  • Changed Internal Voltage Reference, Accuracy parameter: added TSSOP package to test conditions of first row and added second row to Internal Voltage Reference, Accuracy parameterGo
  • Added TSSOP package to conditions of Internal Reference Voltage Histogram figureGo
  • Changed 976.56 nV to 61.04 nV in LSB SIZE column of Full-Scale Range and LSB Size tableGo

5 Pin Configuration and Functions

RTE Package
16-Pin WQFN
Top View
PW Package
16-Pin TSSOP
Top View

Pin Functions

PIN ANALOG OR DIGITAL
INPUT/OUTPUT		 DESCRIPTION(1)
NAME NO.
RTE PW
A0 15 1 Digital input I2C slave address select pin 0. See the I2C Address section for details.
A1 16 2 Digital input I2C slave address select pin 1. See the I2C Address section for details.
AIN0 9 11 Analog input Analog input 0
AIN1 8 10 Analog input Analog input 1
AIN2 5 7 Analog input Analog input 2
AIN3 4 6 Analog input Analog input 3
AGND 3 5 Analog supply Negative analog power supply
AVDD 10 12 Analog supply Positive analog power supply. Connect a 100-nF (or larger) capacitor to AGND.
DGND 2 4 Digital supply Digital ground
DRDY 12 14 Digital output Data ready, active low. Connect to DVDD using a pullup resistor.
DVDD 11 13 Digital supply Positive digital power supply. Connect a 100-nF (or larger) capacitor to DGND.
REFN 6 8 Analog input Negative reference input
REFP 7 9 Analog input Positive reference input
RESET 1 3 Digital input Reset, active low
SCL 14 16 Digital input Serial clock input. Connect to DVDD using a pullup resistor.
SDA 13 15 Digital input/output Serial data input and output. Connect to DVDD using a pullup resistor.
Thermal pad Pad — — Thermal power pad. Connect to AGND.
(1) See the Unused Inputs and Outputs section for details on how to connect unused pins.
