ADS129x 用于生理信号测量的低功耗、8 通道、24 位模拟前端

本资源的原文使用英文撰写。 为方便起见，TI 提供了译文；由于翻译过程中可能使用了自动化工具，TI 不保证译文的准确性。 为确认准确性，请务必访问 ti.com 参考最新的英文版本（控制文档）。

1 特性

  • 8 个低噪声可编程增益放大器 (PGA) 和 8 个高分辨率模数转换器 (ADC)（ADS1298，ADS1298R）
  • 低功耗：每通道 0.75mW
  • 输入引入噪声：4μVPP（150Hz 带宽 (BW)，G = 6）
  • 输入偏置电流：200pA
  • 数据速率：250SPS 至 32kSPS
  • 共模抑制比 (CMRR)：–115dB
  • 可编程增益：1、2、3、4、6、8 或 12
  • 支持满足 AAMI EC11、EC13、IEC60601-1、IEC60601-2-27 和 IEC60601-2-51 标准的系统
  • 单极或双极电源：
    • AVDD = 2.7V 至 5.25V
    • DVDD = 1.65V 至 3.6V
  • 内置右腿驱动放大器、导联断开检测、威尔逊中心终端、起搏检测、测试信号
  • 集成型呼吸阻抗测量
  • 数字起搏检测功能
  • 内置振荡器与基准
  • SPI™ 兼容串口

2 应用

  • 医疗仪器（心电图 (ECG)、肌电图 (EMG) 和脑电图 (EEG)）：
    病人监护；动态心电图，事件，压力，以及生命体征，包括 ECG、AED、远程医疗
    双谱指数 (BIS)、诱发音频电位 (EAP)、睡眠监护仪

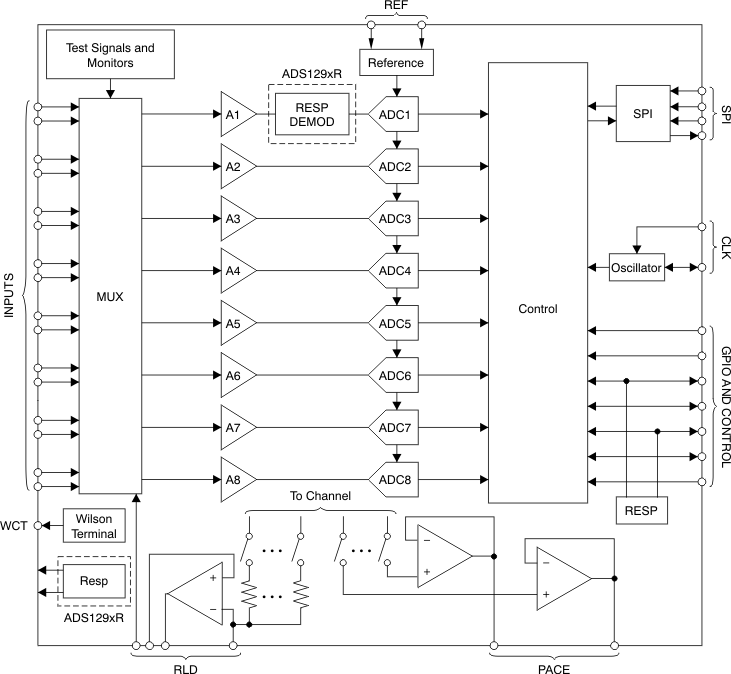

简化电路原理图

ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R fbd_sbas459.gif

3 说明

ADS1294、ADS1296、ADS1298 (ADS129x) 和 ADS1294R、ADS1296R、ADS1298R (ADS129xR) 是多通道同步采样
24 位 Δ-Σ 模数转换器 (ADC) 系列，内置有可编程增益放大器 (PGA)、内部基准以及板载振荡器。ADS129x 和 ADS129xR 包含 医疗心电图 (ECG) 和脑电图 (EEG) 应用中通常所需的全部 功能中，该值必须保持在最低水平。凭借高集成度和出色性能，ADS129x 和 ADS129xR 能够以大幅缩小的尺寸、显著降低的功耗和整体成本开发可扩展的医疗仪器系统。

ADS129x 和 ADS129xR 的每个通道都有一个灵活的输入复用器 (mux)，此复用器能够独立连接至内部生成的信号以进行测试、温度、和导联断开检测。此外，可选择输入通道的任一配置生成右腿驱动 (RLD) 输出信号。ADS129x 和 ADS129xR 工作数据速率高达 32kSPS，因此可实现软件起搏检测。可通过上拉/下拉电阻或激励电流阱/电流源在器件内部实现导联断开检测。3个集成放大器用于生成标准 12 导联 ECG 所需的威尔逊中心终端 (WCT) 和戈德伯格中心终端 (GCT)。ADS129xR 版本包含全集成呼吸阻抗测量功能。可在高通道数系统中采用菊花链配置串联多个 ADS129x 和 ADS129xR 器件。

封装选项包括微型 8mm × 8mm、
64 焊球 BGA 与 TQFP-64 封装。ADS129x BGA 版本的商业级额定温度范围为 0°C 至 70°C。ADS129xR BGA 和 ADS129x TQFP 版本的工业级额定温度范围为 -40°C 至 +85°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS129x，ADS129xR NFBGA (64) 8.00mm x 8.00mm
TQFP (64) 10.00mm x 10.00mm
  1. 如需了解所有可用封装，请参见数据表末尾的封装选项附录。

4 修订历史记录

Changes from J Revision (January 2014) to K Revision

  • Added ESD 额定值表，特性 描述 部分，器件功能模式，应用和实施部分，电源相关建议部分，布局部分，器件和文档支持部分以及机械、封装和可订购信息部分Go
  • 为了清楚起见，已对整本数据表的文本进行适当更改Go
  • 向 DAISY_IN 引脚添加了注释Go
  • 向 DAISY_IN 引脚添加了注释Go
  • 更改了Equation 3Go

Changes from I Revision (January 2012) to J Revision

  • Changed 更改了引脚分配 表中的 NC 引脚说明Go
  • Changed 更改了引脚分配 表中的 NC 引脚说明Go
  • Added 添加了内部 VREF 漂移与温度间的关系图Go
  • Changed 更改了工作原理 部分中各小节的顺序Go
  • Changed 更改了单端输入 说明， 以更正输入范围值Go
  • Changed 更改了Figure 27，以显示单端输入的正确输入范围Go
  • Changed 更改了Figure 28，以显示单端输入的正确输入范围Go
  • Deleted 删除了有关大信号的文本Go
  • Changed 更改了Figure 32，以提供更稳定的外部基准驱动电路Go
  • 更新了 Figure 57Go
  • Added Figure 58Go
  • Added 在数据就绪 (DRDY) 部分中添加了 SCLK/DRDY 总线行为介绍Go
  • Added Figure 60Go
  • Added 添加了状态字 部分和Figure 61 以介绍状态字Go
  • Added 添加了读回长度 部分Go
  • Added 添加了 SCLK 计时方法 部分Go
  • Changed 更改了 CONFIG2 寄存器 中 TEST_AMP 位说明中的 单位Go
  • Changed 更改了Figure 93 以阐明上电时的初始流程Go
  • Changed 更改了上电排序 部分的文本，以阐明启动时序Go
  • Changed Figure 105Go
  • Changed 更改了Table 38 中的上电复位等待时间Go

Changes from H Revision (October 2011) to I Revision

  • Added 第 8 个 特性 要点（所支持的标准的列表）Go
  • 更新了 BGA 引脚说明Go
  • Deleted 删除了“绝对最大额定值”表中重复的数字输入电压 和数字输出电压 行Go
  • Changed 更改了“电气特性”表中通道性能共模抑制比 和电源抑制比 参数的名称Go
  • 更新了功能方框图Go
  • 更新 了 模拟输入 部分的说明Go
  • 更新了Figure 30Go
  • 更新了Figure 33Go
  • 更新了Figure 34Go
  • Changed 更改了 START 部分中的 START 引脚说明Go
  • Changed 更改了 数据就绪 (DRDY) 部分的说明Go
  • Changed 更改 了 单冲模式 部分中的转换说明Go
  • Changed 更改 了 连续模式 部分中的转换说明Go
  • Changed 更改了Table 14 中的“单位”列Go
  • Added 在“CHnSET：各个通道设置”部分的 位 7 说明中 添加了断电建议Go
  • Changed 更改 了 RESP：呼吸控制寄存器 部分中位 5 的说明Go
  • 更正了 WCT2：威尔逊中心端子控制寄存器 部分中位 6 的名称Go

Changes from G Revision (February 2011) to H Revision

  • Changed 更改了 BGA 引脚分配表的脚注 1Go
  • Added 向 BGA 引脚分配表中的 RLDIN、TESTP_PACE_OUT1 和 TESTP_PACE_OUT 添加了脚注 1 交叉参考Go
  • Changed 更改了 PAG 引脚分配表的脚注 1Go
  • Added 向 PAG 引脚分配表中的 TESTP_PACE_OUT1、TESTP_PACE_OUT2 和 RLDIN 添加了脚注 1 交叉参考Go
  • Changed 更改 了 PAG 引脚分配表中 AVSS 和 AVDD 的说明Go
  • Added 向“电气特性”表中“电源电流”部分的高分辨率模式 和低功耗模式 测试条件添加了 (ADS1298)Go
  • Changed 更改了电气特性 表中的 3V 功率耗散静态通道功率 测试条件Go
  • Changed 更改了电气特性 表中的 5V 功率耗散静态通道功率 测试条件Go
  • Changed 更改了Figure 20 的标题Go
  • 更新了Figure 42Go
  • Added 在呼吸 部分中添加了新段落Go
  • 更新了 Equation 5Go
  • Changed 更改了Table 13 的标题Go
  • 更新了Figure 66Go
  • Changed 更改 了 STANDBY：进入待机模式 部分的说明Go
  • Changed 更改了Table 16 的 ID 寄存器中位 5、6 和 7 的位名称Go
  • Changed 更改了 ID：ID 控制寄存器 部分中位 5、6 和 7 的位名称Go
  • Added 在Figure 97 中添加了脚注Go
  • Changed 更改 了电源和接地 部分中固态陶瓷电容器的说明Go
  • Changed 更改 了将器件连接到双极（±1.5V/1.8V）电源 部分的说明Go

Changes from F Revision (October 2010) to G Revision

  • 已更新整个文档以包含 ADS1294R、ADS1296R 和 ADS1298R 器件Go
  • Added 在威尔逊中心端子 (WCT) 和胸导联 部分中添加了 CONFIG2.WCT_CHOP 位功能Go
  • Added 在 CONFIG2：配置寄存器 2 中添加了 CONFIG2.WCT_CHOP 位功能Go
  • 更 正 了PACE：起搏信号检测寄存器 中的 TEST_PACE_OUT1 和 TEST_PACE_OUT2 说明Go

5 器件比较表

产品 封装选项 工作温度范围 呼吸电路 通道 ADC 分辨率 最大采样率
ADS1194 TQFP-64 0°C 至 70°C 否 4 16 8kSPS
NFBGA-64 0°C 至 70°C
ADS1196 TQFP-64 0°C 至 70°C 否 6 16 8kSPS
NFBGA-64 0°C 至 70°C
ADS1198 TQFP-64 0°C 至 70°C 否 8 16 8kSPS
NFBGA-64 0°C 至 70°C
ADS1294 TQFP-64 –40°C 至 +85°C 外部 4 24 32kSPS
NFBGA-64 0°C 至 70°C
ADS1294R NFBGA-64 –40°C 至 +85°C 是
ADS1296 TQFP-64 –40°C 至 +85°C 外部 6 24 32kSPS
NFBGA-64 0°C 至 70°C
ADS1296R NFBGA-64 –40°C 至 +85°C 是
ADS1298 TQFP-64 –40°C 至 +85°C 外部 8 24 32kSPS
NFBGA-64 0°C 至 70°C
ADS1298R NFBGA-64 –40°C 至 +85°C 是

6 引脚配置和功能

ZXG 封装
64 引脚 NFBGA
俯视图，底部的焊接凸点
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R po_bga_bas459.gif

引脚功能：NFBGA 封装

引脚 类型 说明
编号 名称
1A) IN8P(1) 模拟输入 差分模拟正输入 8（ADS1298 和 ADS1298R）
1B IN7P(1) 模拟输入 差分模拟正输入 7（ADS1298 和 ADS1298R）
1C IN6P(1) 模拟输入 差分模拟正输入 6（ADS1296、ADS1298、ADS1296R、ADS1298R）
1D IN5P(1) 模拟输入 差分模拟正输入 5（ADS1296、ADS1298、ADS1296R、ADS1298R）
1E IN4P(1) 模拟输入 差分模拟正输入 4
1F IN3P(1) 模拟输入 差分模拟正输入 3
1G IN2P(1) 模拟输入 差分模拟正输入 2
1H IN1P(1) 模拟输入 差分模拟正输入 1
2A IN8N(1) 模拟输入 差分模拟负输入 8（ADS1298、ADS1298R）
2B IN7N(1) 模拟输入 差分模拟负输入（ADS1298、ADS1298R）
2C IN6N(1) 模拟输入 差分模拟负输入 6（ADS1296、ADS1298、ADS1296R、ADS1298R）
2D IN5N(1) 模拟输入 差分模拟负输入 5（ADS1296、ADS1298、ADS1296R、ADS1298R）
2E IN4N(1) 模拟输入 差分模拟负输入 4
2F IN3N(1) 模拟输入 差分模拟负输入 3
2G IN2N(1) 模拟输入 差分模拟负输入 2
2H IN1N(1) 模拟输入 差分模拟负输入 1
3A RLDIN(1) 模拟输入 多路复用器的右腿驱动输入
3B RLDOUT 模拟输出 右腿驱动输出
3C RLDINV 模拟输入/输出 右腿驱动输入反相输入
3D WCT 模拟输出 威尔逊中心端子输出
3E TESTP_PACE_OUT1(1) 模拟输入/缓冲输出 内部测试信号或单端缓冲输出（基于寄存器设置）
3F TESTN_PACE_OUT2(1) 模拟输入/输出 内部测试信号或单端缓冲输出（基于寄存器设置）
3G VCAP4 — 模拟旁路电容器；将 1μF 电容器连接到 AVSS
3H VREFP 模拟输入/输出 正基准输入/输出电压
4A AVDD 电源 模拟电源
4B AVDD 电源 模拟电源
4C RLDREF 模拟输入 右腿驱动同相输入
4D AVSS 电源 模拟接地
4E RESV1 数字输入 保留以供将来使用；必须连接至逻辑低电平 (DGND)。
4F RESP_MODN 模拟输出 ADS129xR：用于呼吸测量的调制时钟，负极侧。
ADS129x：保持悬空。
4G RESP_MODP 模拟输出 ADS129xR：用于呼吸测量的调制时钟，正极侧。
ADS129x：保持悬空。
4H VREFN 模拟输入 负基准电压
5A AVSS 电源 模拟接地
5B AVSS 电源 模拟接地
5C AVSS 电源 模拟接地
5D AVSS 电源 模拟接地
5E GPIO4 数字输入/输出 通用输入/输出引脚 4
5F GPIO1 数字输入/输出 通用输入/输出引脚 1
5G PWDN 数字输入 关断引脚；低电平有效
5H VCAP1 — 模拟旁路电容器；将 22μF 电容器连接到 AVSS
6A AVDD 电源 模拟电源
6B AVDD 电源 模拟电源
6C AVDD 电源 模拟电源
6D DRDY 数字输出 数据就绪；低电平有效
6E GPIO3 数字输入/输出 通用输入/输出引脚 3
6F DAISY_IN(2) 数字输入 菊花链输入；如果未使用，则与 DGND 短接。
6G RESET 数字输入 系统复位引脚；低电平有效
6H VCAP2 — 模拟旁路电容器；将 1μF 电容器连接到 AVSS
7A AVDD1 电源 电荷泵的模拟电源
7B VCAP3 — 模拟旁路电容器；在内部生成的 AVDD + 1.9V；将 1μF 电容器连接到 AVSS
7C DGND 电源 数字接地
7D DGND 电源 数字接地
7E GPIO2 数字输入/输出 通用输入/输出引脚 2
7F CS 数字输入 SPI 片选；低电平有效
7G START 数字输入 开始转换
7H DGND 电源 数字接地
8A AVSS1 电源 电荷泵的模拟接地
8B CLKSEL 数字输入 主时钟选择
8C DVDD 电源 数字电源
8D DVDD 电源 数字电源
8E DOUT 数字输出 SPI 数据输出
8F SCLK 数字输入 SPI 时钟
8G CLK 数字输入/输出 外部主时钟输入或内部时钟输出。
8H DIN 数字输入 SPI 数据输入
(1) 将未使用的引脚连接到 AVDD。
(2) DAISY_IN 在未使用时连接到逻辑 0。
PAG 封装
64 引脚 TQFP
俯视图
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R po_qfp_bas459.gif

引脚功能：TQFP 封装

引脚 类型 说明
编号 名称
1 IN8N(1) 模拟输入 差分模拟负输入 8 (ADS1298)
2 IN8P(1) 模拟输入 差分模拟正输入 8 (ADS1298)
3 IN7N(1) 模拟输入 差分模拟负输入 7 (ADS1298)
4 IN7P(1) 模拟输入 差分模拟正输入 7 (ADS1298)
5 IN6N(1) 模拟输入 差分模拟负输入 6（ADS1296、ADS1298）
6 IN6P(1) 模拟输入 差分模拟正输入 6（ADS1296、ADS1298）
7 IN5N(1) 模拟输入 差分模拟负输入 5（ADS1296、ADS1298）
8 IN5P(1) 模拟输入 差分模拟正输入 5（ADS1296、ADS1298）
9 IN4N(1) 模拟输入 差分模拟负输入 4
10 IN4P(1) 模拟输入 差分模拟正输入 4
11 IN3N(1) 模拟输入 差分模拟负输入 3
12 IN3P(1) 模拟输入 差分模拟正输入 3
13 IN2N(1) 模拟输入 差分模拟负输入 2
14 IN2P(1) 模拟输入 差分模拟正输入 2
15 IN1N(1) 模拟输入 差分模拟负输入 1
16 IN1P(1) 模拟输入 差分模拟正输入 1
17 TESTP_PACE_OUT1(1) 模拟输入/缓冲输出 内部测试信号/单端缓冲输出（基于寄存器设置）
18 TESTN_PACE_OUT2(1) 模拟输入/输出 内部测试信号/单端缓冲输出（基于寄存器设置）
19 AVDD 电源 模拟电源
20 AVSS 电源 模拟接地
21 AVDD 电源 模拟电源
22 AVDD 电源 模拟电源
23 AVSS 电源 模拟接地
24 VREFP 模拟输入/输出 正基准输入/输出电压
25 VREFN 模拟输入 负基准电压
26 VCAP4 — 模拟旁路电容器；将 1μF 电容器连接到 AVSS
27 NC — 无连接，可使用 10kΩ 电阻器连接到 AVDD 或 AVSS
28 VCAP1 — 模拟旁路电容器；将 22μF 电容器连接到 AVSS
29 NC — 无连接，可使用 10kΩ 电阻器连接到 AVDD 或 AVSS
30 VCAP2 — 模拟旁路电容器；将 1μF 电容器连接到 AVSS
31 RESV1 数字输入 保留以供将来使用；必须连接至逻辑低电平 (DGND)。
32 AVSS 电源 模拟接地
33 DGND 电源 数字接地
34 DIN 数字输入 SPI 数据输入
35 PWDN 数字输入 关断引脚；低电平有效
36 RESET 数字输入 系统复位引脚；低电平有效
37 CLK 数字输入/输出 外部主时钟输入或内部时钟输出。
38 START 数字输入 开始转换
39 CS 数字输入 SPI 片选；低电平有效
40 SCLK 数字输入 SPI 时钟
41 DAISY_IN(2) 数字输入 菊花链输入；如果未使用，则与 DGND 短接。
42 GPIO1 数字输入/输出 通用输入/输出引脚 1
43 DOUT 数字输出 SPI 数据输出
44 GPIO2 数字输入/输出 通用输入/输出引脚 2
45 GPIO3 数字输入/输出 通用输入/输出引脚 3
46 GPIO4 数字输入/输出 通用输入/输出引脚 4
47 DRDY 数字输出 数据就绪；低电平有效
48 DVDD 电源 数字电源
49 DGND 电源 数字接地
50 DVDD 电源 数字电源
51 DGND 电源 数字接地
52 CLKSEL 数字输入 主时钟选择
53 AVSS1 电源 模拟接地
54 AVDD1 电源 模拟电源
55 VCAP3 — 模拟旁路电容器；在内部生成的 AVDD + 1.9V；将 1μF 电容器连接到 AVSS
56 AVDD 电源 模拟电源
57 AVSS 电源 模拟接地
58 AVSS 电源 模拟接地
59 AVDD 电源 模拟电源
60 RLDREF 模拟输入 右腿驱动同相输入
61 RLDINV 模拟输入/输出 右腿驱动输入反相输入
62 RLDIN(1) 模拟输入 多路复用器的右腿驱动输入
63 RLDOUT 模拟输出 右腿驱动输出
64 WCT 模拟输出 威尔逊中心端子输出
(1) 将未使用的引脚连接到 AVDD。
(2) DAISY_IN 在未使用时连接到逻辑 0。

7 规格

7.1 绝对最大额定值

在自然通风温度范围内测得（除非另有说明）(1)
最小值 最大值 单位
AVDD 至 AVSS –0.3 5.5 V
DVDD 至 DGND –0.3 3.9 V
AVSS 至 DGND –3 0.2 V
AVSS 的 VREFP 输入 AVSS – 0.3 AVDD + 0.3 V
模拟输入电压 AVSS – 0.3 AVDD + 0.3 V
数字输入电压 DGND – 0.3 DVDD + 0.3 V
数字输出电压 DGND – 0.3 DVDD + 0.3 V
输入电流（瞬时） 100 mA
输入电流（连续） 10 mA
结温，TJ –40 150 °C
贮存温度，Tstg –60 150 °C
(1) 应力超出绝对最大额定值 下所列的值可能会对器件造成永久损坏。这些列出的值仅仅是应力额定值，这并不表示器件在这些条件下以及在建议运行条件以外的任何其他条件下能够正常运行。长时间处于绝对最大额定条件下可能会影响器件的可靠性。

7.2 ESD 额定值

值 单位
V(ESD) 静电释放 人体放电模式 (HBM)，符合 ANSI/ESDA/JEDEC JS-001，所有引脚(1) ±2000 V
充电器件模型 (CDM)，符合 JEDEC 规范 JESD22-C101，所有引脚(2) ±500
(1) JEDEC 文档 JEP155 指出：500V HBM 时能够在标准 ESD 控制流程下安全生产。
(2) JEDEC 文档 JEP157 指出：250V CDM 时能够在标准 ESD 控制流程下安全生产。

7.3 建议的工作条件

在工作环境温度范围内（除非另外注明）
最小值 标称值 最大值 单位
电源
模拟电源 (AVDD – AVSS) 2.7 3 5.25 V
数字电源 (DVDD) 1.65 1.8 3.6 V
AVDD – DVDD –2.1 3.6 V
模拟输入
满标量程差分输入电压范围 (AINP – AINN) ±VREF/增益 V
共模输入电压 请参阅 PGA 设置和输入范围 部分的输入共模范围 小节
电压基准输入
差分基准电压 3V 电源 VREF = (VREFP – VREFN) 2.5 V
5V 电源 VREF = (VREFP – VREFN) 4 V
负输入 (VREFN) AVSS V
正输入 (VREFP) AVSS + 2.5 V
时钟输入
外部时钟输入频率 CLKSEL 引脚 = 0 1.94 2.048 2.25 MHz
数字输入
输入电压 DGND DVDD V
温度范围
工作温度范围 商用级 0 70 °C
工业级 –40 85 °C

7.4 热性能信息

热指标(1) ADS129x、ADS129xR 单位
PAG (TQFP) ZXG (NFBGA)
64 引脚 64 引脚
RθJA 结至环境热阻 35 48 °C/W
RθJC(top) 结至外壳（顶部）热阻 31 8 °C/W
RθJB 结至电路板热阻 26 25 °C/W
ψJT 结至顶部特征参数 0.1 0.5 °C/W
ψJB 结至电路板特征参数 不适用 22 °C/W
(1) 有关传统和新热指标的更多信息，请参阅《半导体和 IC 封装热指标》应用报告 SPRA953。

7.5 电气特性

最小和最大规格适用于所有商用级（TA = 0°C 至 70°C）器件；对于工业级器件，TA = –40°C 至 +85°C 典型规格适用于 TA = 25°C。所有规格的适用条件为：DVDD = 1.8V，AVDD – AVSS = 3V(3)，
VREF = 2.4V，外部 fCLK = 2.048MHz，数据速率 = 500SPS，HR 模式(6)，以及增益 = 6（除非另有说明）。
参数 测试条件 最小值 典型值 最大值 单位
模拟输入
输入电容 20 pF
输入偏置电流 TA = 25°C，输入 = 1.5V ±200 pA
TA = 0°C 至 70°C，输入 = 1.5V ±1 nA
TA = –40°C 至 +85°C，输入 = 1.5V ±1.2 nA
直流输入阻抗 无导联脱落 1000 MΩ
电流源导联脱落检测 500 MΩ
上拉电阻器导联脱落检测 10 MΩ
PGA 性能
增益设置 1、2、3、4、6、8、12
带宽 请参阅 Table 5
ADC 性能
分辨率 数据速率高达 8kSPS，无丢失码 24 位
16kSPS 数据速率 19 位
32kSPS 数据速率 17 位
数据速率 fCLK = 2.048MHz，HR 模式 500 32000 SPS
fCLK = 2.048MHz，LP 模式 250 16000 SPS
直流通道性能
输入参考噪声 增益 = 6(1)，10 秒的数据 5 μVPP
增益 = 6，256 点，0.5 秒的数据 4 7 μVPP
增益设置 ≠ 6，数据速率 ≠ 500SPS 请参阅噪声测量 部分
积分非线性(5) 满标量程，增益 = 6，最佳拟合 8 ppm
满标量程，增益 = 6，最佳拟合，
ADS129xR 通道 1		 40 ppm
–20dBFS，增益 = 6，最佳拟合，
ADS129xR 通道 1		 8 ppm
偏移误差 ±500 µV
偏移误差漂移 2 µV/°C
增益误差 不包括电压基准误差 ±0.2 ±0.5 占 FS 的百分比
增益漂移 不包括电压基准漂移 5 ppm/°C
通道之间的增益匹配 0.3 占 FS 的百分比
交流通道性能
CMRR 共模抑制比 fCM = 50Hz、60Hz(2) –105 –115 dB
PSRR 电源抑制比 fPS = 50Hz、60Hz 90 dB
串扰 fIN = 50Hz、60Hz –126 dB
SNR 信噪比 fIN = 10Hz 输入，增益 = 6 112 dB
总谐波失真 (THD) 总谐波失真(5) 10Hz，–0.5dBFs –98 dB
ADS129xR 通道 1，10Hz，–0.5dBFs –70 dB
100Hz，–0.5dBFs(4) -100 dB
ADS129xR 通道 1，100Hz，–0.5dBFs(4) -68 dB
ADS129xR 通道 1，100Hz，–20dBFs(4) –86 dB
数字滤波器
–3dB 带宽 0.262 fDR Hz
数字滤波器稳定 完全稳定 4 转换
右腿驱动 (RLD) 放大器和起搏信号放大器
RLD 积分噪声 BW = 150Hz 7 μVRMS
起搏信号积分噪声 BW = 8kHz 20 µVRMS
起搏信号放大器串扰 起搏信号放大器之间的串扰 60 dB
增益带宽积 50kΩ || 10pF 负载，增益 = 1 100 kHz
压摆率 50kΩ || 10pF 负载，增益 = 1 0.25 V/μs
起搏信号和 RLD 放大器驱动强度 对 GND 短路 (AVDD = 3V) 270 μA
对电源短路 (AVDD = 3V) 550 μA
对 GND 短路 (AVDD = 5V) 490 μA
对电源短路 (AVDD = 5V) 810 μA
起搏信号和 RLD 电流 峰值摆幅（AVSS + 0.3V 至 AVDD + 0.3V），
AVDD = 3V		 50 μA
峰值摆幅（AVSS + 0.3V 至 AVDD + 0.3V），
AVDD = 5V		 75 μA
起搏信号放大器输出电阻 100 Ω
总谐波失真 fIN = 100Hz，增益 = 1 –70 dB
共模输入范围 AVSS + 0.7 AVDD – 0.3 V
共模电阻器匹配 内部 200kΩ 电阻器匹配 0.1%
短路电流 ±0.25 mA
静态功耗 RLD 或起搏信号放大器 20 μA
威尔逊中心端子 (WCT) 放大器
积分噪声 BW = 150Hz 请参阅 Table 6 nV/√Hz
增益带宽积 请参阅 Table 6 kHz
压摆率 请参阅 Table 6 V/s
总谐波失真 fIN = 100Hz 90 dB
共模输入范围 AVSS + 0.3 AVDD – 0.3 V
短路电流 通过内部 30kΩ 电阻器 ±0.25 mA
静态功耗 请参阅 Table 6 μA
导联脱落检测
频率 有关设置，请参阅Table 16 0、fDR/4 kHz
电流 有关设置，请参阅Table 16 6、12、18、24 nA
电流精度 ±20%
比较器阈值精度 ±30 mV
呼吸（仅限 ADS129xR）
频率 内部源 32、64 kHz
外部源 32 64 kHz
相移 有关设置，请参阅Table 16 22.5 90 157.5 度
阻抗范围 IRESP = 30μA 10 kΩ
阻抗测量噪声 0.05Hz 至 2Hz 砖墙式滤波器，32kHz 调制时钟，相位 = 112.5，IRESP = 30μA（基准负载为 2kΩ），增益 = 4 20 mΩPP
调节器电流 内部基准，信号路径 = 82kΩ，
基准 = 2.21kΩ		 29 µA
外部基准
输入阻抗 10 kΩ
内部基准
输出电压 寄存器位 CONFIG3.VREF_4V = 0，
AVDD ≥ 2.7V		 2.4 V
寄存器位 CONFIG3.VREF_4V = 1，
AVDD ≥ 4.4V		 4 V
VREF 精度 ±0.2%
内部基准漂移 TA = 25°C 35 ppm/°C
商用级：0°C 至 70°C 35 ppm
工业级，–40°C 至 85°C 45 ppm
启动时间 150 ms
系统监控器
模拟电源读数误差 2%
数字电源读数误差 2%
器件唤醒 从上电到 DRDY 为低电平 150 ms
待机模式 9 ms
温度传感器读数，电压 TA = 25°C 145 mV
温度传感器读数，系数 490 μV/°C
测试信号频率 有关设置，请参阅Table 16 fCLK/221、fCLK/220 Hz
测试信号电压 有关设置，请参阅Table 16 ±1、±2 mV
测试信号精度 ±2%
时钟
内部振荡器时钟频率 标称频率 2.048 MHz
内部时钟频率 TA = 25°C ±0.5%
0°C ≤ TA ≤ 70°C ±2%
–40°C ≤ TA ≤ 85°C，仅限工业级版本 ±2.5%
内部振荡器启动时间 20 μs
内部振荡器功耗 120 μW
数字输入/输出（DVDD = 1.65V 至 3.6V）
VIH 高电平输入电压 0.8 DVDD DVDD + 0.1 V
VIL 低电平输入电压 –0.1 0.2 DVDD V
VOH 高电平输出电压 IOH = –500μA DVDD – 0.4 V
VOL 低电平输出电压 IOL = 500μA 0.4 V
IIN 输入电流 0V < V数字输入 < DVDD -10 10 μA
电源（RLD、WCT 和 起搏信号放大器关闭）
IAVDD AVDD 电流 AVDD – AVSS = 3V HR 模式 (ADS1298) 2.75 mA
LP 模式(6) (ADS1298) 1.8 mA
AVDD – AVSS = 5V HR 模式 (ADS1298) 3.1 mA
LP 模式 (ADS1298) 2.1 mA
IDVDD DVDD 电流 DVDD = 1.8V HR 模式 (ADS1298) 0.3 mA
LP 模式 (ADS1298) 0.3 mA
DVDD = 3V HR 模式 (ADS1298) 0.5 mA
LP 模式 (ADS1298) 0.5 mA
功率耗散 ADS1298、ADS1298R、AVDD – AVSS = 3V HR 模式 8.8 9.5 mW
LP 模式 (250SPS) 6.0 7.0 mW
ADS1296、ADS1296R、AVDD – AVSS = 3V HR 模式 7.2 7.9 mW
LP 模式 (250SPS) 5.3 6.6 mW
ADS1294、ADS1294R，AVDD – AVSS = 3V HR 模式 5.4 6 mW
LP 模式 (250SPS) 4.1 4.4 mW
ADS1298、ADS1298R、AVDD – AVSS = 5V HR 模式 17.5 mW
LP 模式 (250SPS) 12.5 mW
ADS1296、ADS1296R、AVDD – AVSS = 5V HR 模式 14.1 mW
LP 模式 (250SPS) 10 mW
ADS1294、ADS1294R，AVDD – AVSS = 5V HR 模式 10.1 mW
LP 模式 (250SPS) 8.3 mW
断电 AVDD – AVSS = 3V 10 μW
AVDD – AVSS = 5V 20 μW
待机模式 AVDD – AVSS = 3V 2 mW
AVDD – AVSS = 5V 4 mW
静态通道功率 AVDD – AVSS = 3V，PGA + ADC 818 μW
AVDD – AVSS = 5V，PGA + ADC 1.5 mW
(1) 在 10 秒间隔内测试的噪声数据。未在生产中执行测试。输入参考噪声通过在 10 秒间隔内使输入短路（无电极电阻）计算得出。
(2) CMRR 使用 AVSS + 0.3V 至 AVDD - 0.3V 的共模信号进行测量。所示的值是八个通道的最大值。
(3) 性能也适用于 5V 操作。针对限值的生产测试是在 3V 的电压下执行的。
(4) 高于二次谐波的谐波会由数字滤波器进行衰减。
(5) 通道 1 上存在内部解调电路会导致 INL 和 THD 降级。该影响对于满标量程信号很显著，对于小 ECG 型信号则较小。
(6) LP 模式 = 低功耗模式。

7.6 时序要求：串行接口

规格适用于 TA = –40°C 至 +85°C（除非另外说明）；DOUT 上的负载 = 20pF || 100kΩ
2.7V ≤ DVDD ≤ 3.6V 1.65V ≤ DVDD ≤ 2V 单位
最小值 最大值 最小值 最大值
tCLK 主时钟周期 414 514 414 514 ns
tCSSC CS 低电平至第一个 SCLK，设置时间 6 17 ns
tSCLK SCLK 周期 50 66.6 ns
tSPWH, L SCLK 脉冲宽度，高电平和低电平 15 25 ns
tDIST DIN 有效至 SCLK 下降沿：设置时间 10 10 ns
tDIHD SCLK 下降沿之后的有效 DIN：保持时间 10 11 ns
tCSH CS 高电平脉冲 2 2 tCLK
tSCCS 第八个 SCLK 下降沿至 CS 高电平 4 4 tCLK
tSDECODE 命令解码时间 4 4 tCLK
tDISCK2ST DAISY_IN 有效至 SCLK 上升沿：设置时间 10 10 ns
tDISCK2HT SCLK 上升沿之后 DAISY_IN 有效：保持时间 10 10 ns

7.7 开关特性：串行接口

规格适用于 TA = –40°C 至 +85°C（除非另外说明）。DOUT 上的负载 = 20pF || 100kΩ。
参数 2.7V ≤ DVDD ≤ 3.6V 1.65V ≤ DVDD ≤ 2V 单位
最小值 最大值 最小值 最大值
tDOHD SCLK 下降沿至无效 DOUT：保持时间 10 10 ns
tDOPD SCLK 上升沿至 DOUT 有效：设置时间 17 32 ns
tCSDOD CS 低电平至 DOUT 驱动 10 20 ns
tCSDOZ CS 高电平至 DOUT Hi-Z 10 20 ns

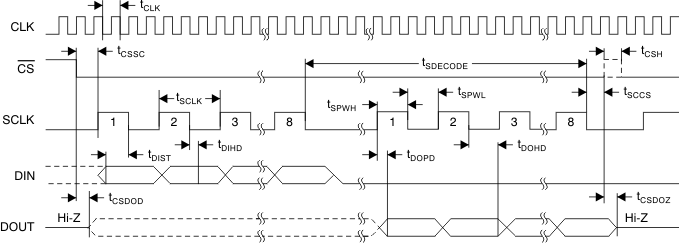

ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tim_serial_bas459.gif
注意：SPI 设置为 CPOL = 0 且 CPHA = 1。
Figure 1. 串行接口时序
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tim_daisy_bas459.gif
注意：显示的是八通道 ADS1298 和 ADS1298R 的菊花链时序。
Figure 2. 菊花链接口时序

7.8 典型特性

测试条件为 TA = 25°C，AVDD = 3V，AVSS = 0V，DVDD = 1.8V，内部 VREFP = 2.4V，VREFN = AVSS，外部时钟 = 2.048MHz，数据速率 = 500SPS，高分辨率模式，增益 = 6（除非另有说明）
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_in_ref_noise_bas459.gif
Figure 3. 输入参考噪声
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_iref-tmp_bas459.gif
Figure 5. 内部基准与温度间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_curr_nowct-vcm_bas459.gif
Figure 7. 泄漏电流与输入电压间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_psrr-frq_bas459.gif
Figure 9. PSRR 与频率间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_inl-pga_g_bas459.gif
Figure 11. INL 与 PGA 增益间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_ospec_dr110_bas459.gif
Figure 13. THD FFT 图（60Hz 信号）
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_oset-pga_bas459.gif
Figure 15. 偏移与 PGA 增益间的关系（绝对值）
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_histo_thresh_loff_bas459.gif
Figure 17. 导联脱落比较器阈值精度
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_inl-range_bas459.gif
Figure 19. ADS129xR 非线性
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_thd-chan_bas459.gif
Figure 21. ADS129xR THD
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R C001_SBAS561.png
Figure 23. 内部 VREF 漂移与温度间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_histo_10s_noise_bas459.gif
Figure 4. 噪声直方图
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_cmrr-frq_dr4_bas459.gif
Figure 6. CMRR 与频率间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_curr_nowct-tmp_bas459.gif
Figure 8. 泄漏电流与温度间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_thd-frq_bas459.gif
Figure 10. THD 与频率间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_inl-tmp_bas459.gif
Figure 12. INL 与温度间的关系
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_ospec_dr000_bas459.gif
Figure 14. FFT 图（60Hz 信号）
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_histo_test_amp_bas459.gif
Figure 16. 测试信号振幅精度
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_histo_loff_bas459.gif
Figure 18. 导联脱落电流源精度分布
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_chan_pwr_bas459.gif
Figure 20. ADS1298 和 ADS1298R 通道功率
ADS1294 ADS1294R ADS1296 ADS1296R ADS1298 ADS1298R tc_snr-inamp_bas459.gif
Figure 22. SNR 与输入振幅间的关系
（10Hz 正弦波）

8 参数测量信息


Texas Instruments

© Copyright 1995-2025 Texas Instruments Incorporated. All rights reserved.
Submit documentation feedback | IMPORTANT NOTICE | Trademarks | Privacy policy | Cookie policy | Terms of use | Terms of sale
