2.2.3.2 SDK 简介

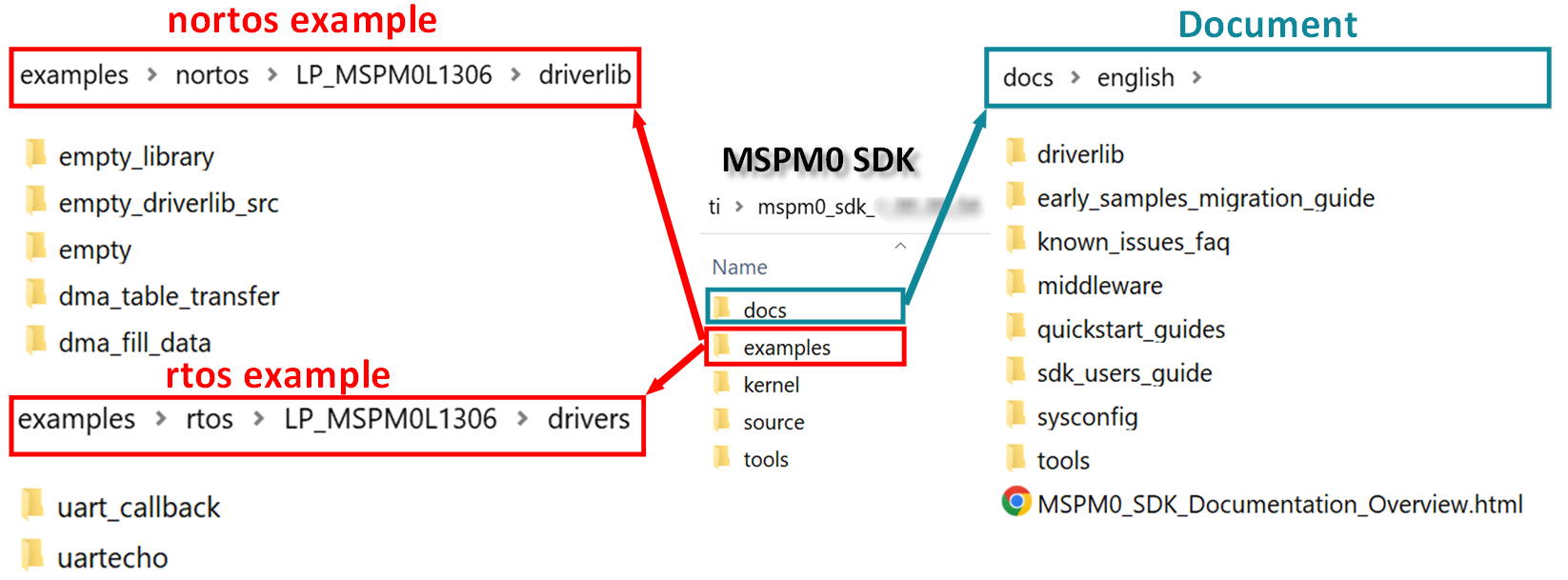

下载完成后，文件内容将显示在 SDK 文件夹中，默认为 c:/ti/mspm0_sdk_xxx，如图 2-25所示。最常用的文件夹是示例文件夹和 docs 文件夹。

MSPM0 SDK 文件夹图 2-25 MSPM0 SDK 文件夹

表 2-5 汇总了示例覆盖。

表 2-5 MSPM0 示例覆盖范围
受 SDK 支持 平台
IDE CCS Keil IAR
编译器 TI Arm-Clang GUN Arm Arm/Keil 编译器 IAR Arm 编译器
RTOS FreeRTOS
代码示例 Driverlib，TI 驱动程序（驱动程序）

在 nortos 示例中，还可以找到三个空的工程供用户构建一个工程。在表 2-6中显示了这些差异。

表 2-6 空工程描述
示例 使用 Sysconfig 将库文件包含到工程中
empty 是 否
empty_library 否 是
empty_driverlib_src（建议） 是 是

对于 docs 文件夹，结构和重要文档如图 2-26 所示。

文档概览图 2-26 文档概览
