混合模式

混合模式是一种可选的电源策略,表现为保证容量策略和共享容量策略两者混合。它提供了保证容量策略的优势,即在链接一个受电方时首先广播端口最大功率,同时在连接两个受电方时允许平等分配系统最大功率,而这与共享容量策略类似。

有些受电器件根据收到的第一个供电能力请求功率,并在后续供电能力消息中提供更高的 PDO 时,不会尝试重新协商更有利的合约。当需要 FSP 时,这是一个问题,其中供电方端口配置为“Shared Capacity”,并且在初始供电能力消息中广播端口最小功率。在混合模式下,可在确保满足受电方的功率要求的同时实现 FSP。

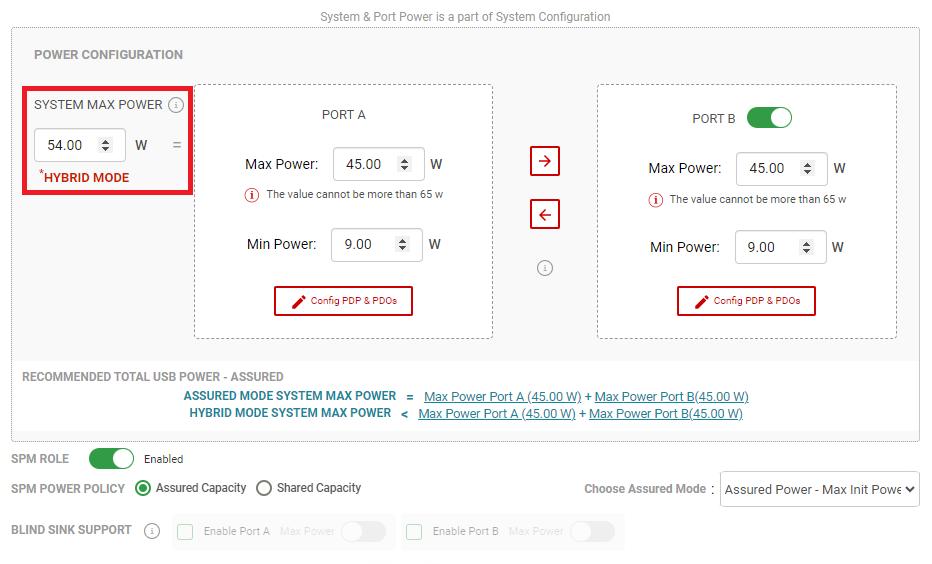

混合模式可以从“Advanced Configuration”视图中启用。在选择保证容量策略并输入 SPM 引擎参数后,可以通过将系统最大功率修改为小于端口 A 和端口 B 最大功率之和的值来启用混合模式。然后,GUI 以红色文本显示 Hybrid Mode,以便指示混合模式处于活动状态,如图 3-6 所示。

 混合模式 GUI 选择 - 高级配置图 3-6 混合模式 GUI 选择 - 高级配置

表 3-5 中显示的混合模式参数用于功率分配方法。

表 3-5 混合模式参数
混合模式参数 说明
平均分配的系统功率 连接两个 PD 受电方时,平均分配给每个端口的系统最大功率:
系统最大功率/端口总数。
单端口最大功率容量 连接单个 PD 受电方时端口的最大 VBUS 功率:
  • 当系统最大功率 >= 端口 A 和 B 的最小功率之和时,连接的端口功率由可用的端口最大功率或系统最大功率定义的最低值设置。
  • 当系统最大功率 < 端口 A 和 B 的最小功率之和时,端口 B 被禁用,端口 A 的功率等于系统最大功率 - 端口 B 最小功率(最高限制为端口最大功率)。
非 PD USB-C 功率 USB Type-C 5V 输出,用于基于非 PD 的 USB Type-C 充电;7.5W 或 15W。

混合模式的典型功率分配流程如下:

  1. 第一个连接的供电方端口首先广播端口最大功率并发送获取受电能力 请求
  2. 受电方通过返回受电能力进行响应,并相应地接收功率(最高可达单端口最大功率容量)。
  3. 第二个供电方端口连接到另一个受电方,SPM 引擎立即将平均分配的系统功率分配给每个端口伙伴。与 FSP 不同,任何未使用的剩余功率都不会存储在功率储备中,会分配给另一个端口。

如果端口上连接了一个 PD 受电方和一个非 PD 受电方,则首先将平均分配的系统功率分配到每个受电方。对于此连接,大约需要 8.5 秒,TPS257xx-Q1 固件才能识别非 PD 受电方。识别出非 PD 受电方后,SPM 引擎可以重新分配系统功率;非 PD USB-C 功率分配给非 PD 受电方,而剩余的功率(提供最大功率与非 PD USB-C 功率之差)则分配给 PD 受电方。非 PD USB-C 功率可以通过从 GUI 的“USB PORT(S)”窗口配置“USB Type-C Current”参数来选择(请参阅图 3-7)。

 USB Type-C 电流 – 高级配置图 3-7 USB Type-C 电流 – 高级配置

请参阅节 5.3来查看混合模式的示例场景,以便更好地了解该模式的功率分配方法。
