3.3 采样率为 96 kHz

96kHz 工作频率支持全部三个抽取滤波器选项。96kHz 模式支持 AGC、DRE 或 DRC 处理块，但这仅适用于部分通道组合。图 3-2 显示了启用 AGC、DRE 或 DRC 时支持的通道组合。图 3-3 显示了禁用 AGC、DRE 或 DRC 时支持的通道组合。

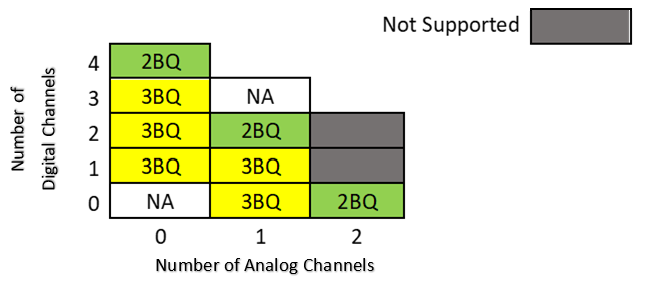

GUID-6A0C9D4F-2F8E-4CE9-B0F6-0596205DE784-low.png图 3-2 启用 AGC/DRE/DRC 时适用于 96kHz 的通道组合

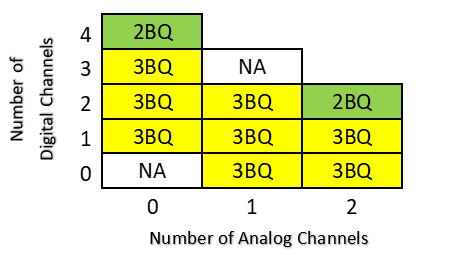

GUID-6FEB11B3-6FA5-4B03-AEAD-E940A40448CA-low.png图 3-3 禁用 AGC/DRE/DRC 时适用于 96kHz 的通道组合
