1 器件概述

1.1 特性

  • CC3100 SimpleLink Wi-Fi 由 Wi-Fi 网络处理器和电源管理子系统组成
  • Wi-Fi 网络处理器子系统
    • 特有 Wi-Fi Internet-On-a-Chip™
    • 专用 ARM MCU

      • 完全解除 外部 微控制器的 Wi-Fi 和互联网协议处理负担

    • ROM 中 的 Wi-Fi 驱动程序和多个 互联网协议
    • 802.11 b/g/n 射频、基带，和 媒介访问控制 (MAC)，Wi-Fi 驱动器和请求方
    • TCP/IP 堆栈
      • 行业标准 BSD 插槽应用编程接口 (API)
      • 8 个同时 TCP 或 UCP 插槽
      • 2 个同时 TLS 和 SSL 插槽
    • 强大的加密引擎，用于与针对 TLS 和 SSL 连接的 256 位 AES 加密的快速、安全 Wi-Fi 和互联网连接
    • 基站、访问点 (AP) 和 Wi-Fi Direct® 模式
    • WPA2 个人和企业安全性
    • 针对自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器
    • SmartConfig™ 技术，AP 模式和 WPS2，这些技术用于实现简单且灵活的 Wi-Fi 服务开通
    • TX Power
      • 18.0 dBm @ 1 DSSS
      • 14.5 dBm @ 54 OFDM
    • RX 灵敏度
      • -95.7 dBm @ 1 DSSS
      • -74.0 dBm @ 54 OFDM
    • 应用数据吞吐量
      • UDP：16Mbps
      • TCP：12Mbps
  • 主机接口
    • 通过串行外设接口 (SPI) 或通用异步收发器 (UART) 接口与 8、16 和 32 位微控制器 (MCU) 或特定用途集成电路 (ASIC) 对接
    • 低外部主机驱动器封装尺寸：TCP 客户端应用需要少于 7KB 的代码内存和 700B 的 RAM 内存
  • 电源管理子系统
    • 集成直流-直流转换器支持宽范围的电源电压：
      • VBAT 宽电压模式：2.1 至 3.6V
      • 预稳压 1.85V 模式
    • 高级低功耗模式
      • 支持实时时钟 (RTC) 的休眠：4µA
      • 低功耗深度睡眠 (LPDS)：115 µA
      • RX 流量（MCU 激活）：53 mA@54正交频分复用 (OFDM)
      • TX 流量（MCU 激活）：223 mA@54OFDM，最大功率
      • 空闲连接：690 µA @ DTIM = 1
  • 时钟源
    • 具有内部振荡器的 40.0MHz 晶振
    • 32.768kHz 晶振或外部 RTC 时钟
  • 封装和工作温度
    • 0.5mm 焊球间距，64 引脚，9mm x 9mm 四方扁平无引线 (QFN)
    • 环境温度范围：-40°C 至 85°C

1.2 应用范围

  • 用于物联网应用，诸如
    • 云连通性
    • 家庭自动化
    • 家用电器
    • 访问控制
    • 安防系统
    • 智能能源
    • 互联网网关
    • 工业控制
    • 智能插座和仪表计量
    • 无线音频
    • IP 网络传感器节点

1.3 说明

将任一低成本、低功耗微控制器 (MCU) 连接至物联网 (I0T)。 CC3100 无线网络互联解决方案是全新 SimpleLink Wi-Fi 系列中的产品，此款产品可大大简化互联网连通性的实现。 CC3100 器件集成针对 Wi-Fi 和互联网的所有协议，这最大限度地减少了对主机 MCU 软件的要求。 借助内置的安全性协议，CC3100 解决方案提供一款稳健耐用且简单的安全体验。 此外，CC3100 器件是一个完整平台解决方案，其中包括多种工具和软件、示例应用、用户和编程指南、参考设计以及 TI E2E™ 支持社区。 CC3100 器件采用易于布局布线的 QFN 封装。

Wi-Fi 网络处理器子系统特有一个 Wi-Fi 片上互联网并且包含一个额外的专用 ARM MCU，此 MCU 可完全免除 主机 MCU 的处理负担。 这个子系统包含 802.11 b/g/n 射频、基带和具有强大加密引擎的 MAC，以实现支持 256 位加密的快速、安全互联网连接。 CC3100 器件支持基站、访问点和 Wi-Fi 直接模式。 此器件还支持 WPA2 个人和企业安全性以及 WPS2.0。 这个子系统 包括嵌入式 TCP/IP 和 TLS/SSL 堆栈，HTTP 服务器和多个互联网协议。

电源管理子系统包括支持广泛电源电压范围的集成直流-直流转换器。 这个子系统可启用低功耗模式，诸如具有 RTC 的休眠模式，所需电流大约 4μA。

CC3100 器件可以通过 SPI 或 UART 接口连接至任一 8、16 或 32 位 MCU。 此器件驱动程序最大限度地减少了主机存储器占用要求，对于一个 TCP 客户端用于程序，要求的代码存储器少于 7KB，RAM 存储器小于 700B。

器件信息(1)

产品型号 封装 封装尺寸
CC3100 四方扁平无引线 (QFN) (64) 9.0mm x 9.0mm
(1) 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

1.4 功能方框图

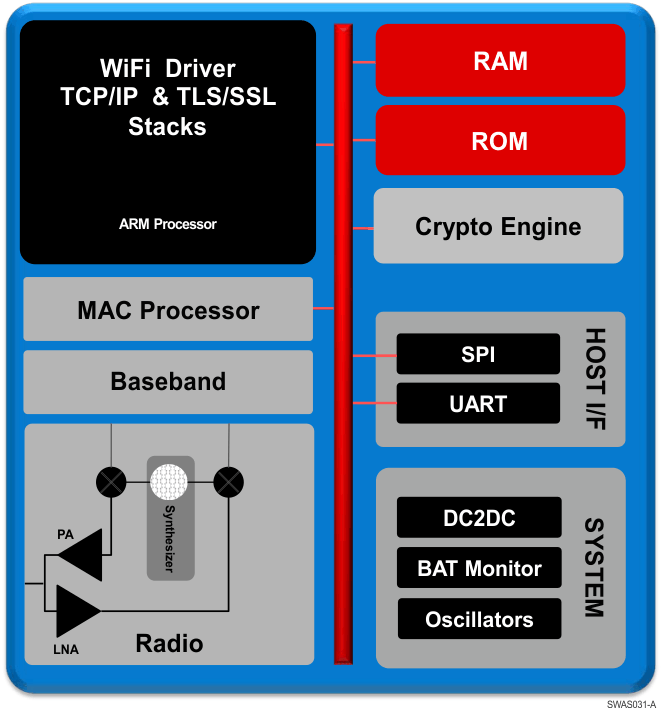

Figure 1-1 显示 CC3100 硬件概述。

CC3100_Hardware_Overview.gifFigure 1-1 CC3100 硬件概述

Figure 1-2 显示 CC3100 嵌入式软件的概述。

CC3100_Embedded_Software_Overview.gifFigure 1-2 CC3100 软件概述
