ZHCSD08D August   2014  – March 2017 BQ24392-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1 Charger Detection
    4. 7.4 Device Functional Modes
  8. 8 Application and Implementation
    1. 8.1 Application Information
      1. 8.1.1 Using the BQ24392-Q1 GPIOs
        1. 8.1.1.1 CHG_AL and CHG_DET
        2. 8.1.1.2 SW_OPEN
        3. 8.1.1.3 GOOD_BAT
        4. 8.1.1.4 Slow Plug-in Event
    2. 8.2 Typical Application
      1. 8.2.1 Design Requirements
      2. 8.2.2 Detailed Design Procedure
      3. 8.2.3 Application Curves
  9. 9 Power Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Layout Example
  11. 11器件和文档支持
    1. 11.1 社区资源
    2. 11.2 商标
    3. 11.3 静电放电警告
    4. 11.4 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 的下列结果：
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
    • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • USB 2.0 高速开关
  • 检测符合 USB 电池充电规范版本 1.2 (BCv1.2) 的充电器
  • 兼容附件
    • 专用充电端口
    • 标准下行端口
    • 充电下行端口
  • 非标准充电器
    • Apple™充电器
    • TomTom™充电器
    • 不符合电池充电规范版本 1.2 (BCv1.2) 的 USB 充电器
  • –2V 至 28V VBUS 电压范围
  • 静电放电 (ESD) 性能经测试符合 JESD 22 规范
    • 4000V 人体放电模式
    • 1500V 组件充电模式 (C101)
  • 至接地 (GND) 的 ESD 性能 DP_CON/DM_CON
    • ±8kV 接触放电 (IEC 61000-4-2)

2 应用

  • 后座娱乐系统
  • GPS 系统

3 说明

BQ24392-Q1 是一款具有充电器检测功能的双路单刀单掷 (SPST) USB 2.0 高速隔离开关，可与 micro-USB 和 mini-USB 端口搭配使用。凭借这款 USB 开关，移动电话、平板电脑和其它电池供电型电子设备可通过不同适配器充电，并且系统软件需求最低。该器件的充电器检测电路可支持符合 USB 电池充电规范版本 1.2 (BCv1.2) 的 Apple™、TomTom™ 以及其它非标准充电器。

当 micro-USB 或 mini-USB 端口连接充电器时，BQ24392-Q1 器件由 VBUS 供电，可承受 28V 电压，无需外部保护。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
BQ24392-Q1 UQFN (10) 2.05mm x 1.55mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

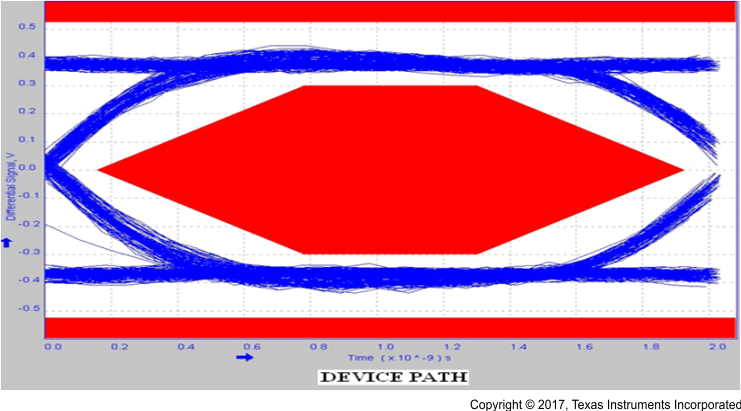

USB 开关的 480Mbps USB 2.0 眼图

BQ24392-Q1 eye2_lis146.gif

4 修订历史记录

Changes from C Revision (January 2016) to D Revision

  • 从 BQ24932-Q1 更改为 BQ24392-Q1说明 Go
  • Moved the Storage temperature range to the Absolute Maximum Ratings table.Go
  • Changed Handling Ratings To: ESD RatingsGo
  • Changed From: BQ24932-Q1 To: BQ24392-Q1 in the Overview Go
  • Changed title From: Using the BQ24932 GPIOs To: Using the BQ24392-Q1 GPIOsGo

Changes from B Revision (January 2015) to C Revision

  • Changed diode direction from left facing to right facing in Application Schematic. Go

Changes from A Revision (September 2014) to B Revision

  • 更新了“特性”中的“安全及管理批准”列表 Go

Changes from * Revision (August 2014) to A Revision

  • 最初发布的完整版文档Go
