1 特性

• 256 个通道
• 片上 16 位模数转换器 (ADC)
• 光电二极管抗短路
• 数据线（列）抗短路
• 高性能：
  • 噪声：758 electronRMS (eRMS)，1.2pC 范围内的 28pF 传感器电容器
  • 积分非线性：
    内部 16 位 ADC 的 ±2 最低有效位 (LSB)
  • 最小扫描时间：
    • 正常模式下为 37.9µs
    • 2x 双像素模式下为 20µs
• 集成：
  • 8 个可选满量程范围：
    0.15pC（最小值）至 9.6pC（最大值）
  • 内置相关双采样器
  • 针对更快速数据吞吐量的 2x 双像素模式（两个相邻通道的平均充电）
  • 管道式积分和读取：积分期间允许数据读取
• 灵活性：
  • 电子和空穴积分
• 低功耗：
  • 具有 ADC 时，每通道 2.9mW
  • 无 ADC 时，每通道 2.3mW
  • 打盹模式时，每通道 0.1mW
  • 总断电特性
• 22mm x 5mm 凸出式金属接点芯片，
  适用于带载封装 (TCP) 和 覆晶薄膜封装 (COF)

2 应用范围

平板 X 射线检测器

3 说明

AFE1256 是一款 256 个通道模拟前端 (AFE)，此器件被设计成满足基于平板检测器 (FPD) 的数字 X 射线系统的的要求。此器件包括 256 个积分器，一个用于满量程充电电平选择的可编程增益放大器 (PGA)，一个具有双组的相交双采样器 (CDS)，256:4 模拟复用器和四个板载 16 位，逐次逼近寄存器 (SAR) 模数转换器 (ADC)。ADC 提供格式为 SPI™的串行数据。

硬件可选积分极性可实现正或负电荷积分，并在系统设计中提供更多的灵活性。此打盹特性大大节省了能耗。这一节电特性特别适合于电池供电类系统。

该器件可以 22mm × 5mm 凸出式金属接点芯片形式提供，也提供 38mm × 28mm、COF-314 TDS 封装。

如需完整数据表或其他设计资源，请点击：请求获取 AFE1256

1. 要了解所有可用封装，请参见数据表末尾的封装选项附录。
2. 产品预览器件。

空白

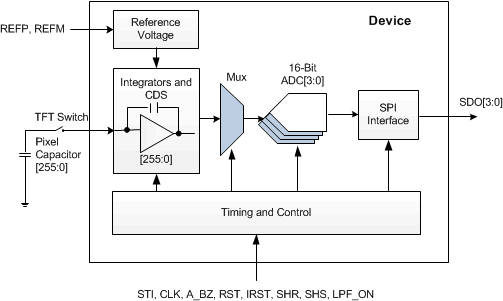

AFE1256 电路原理图
