1 特性

  • 高分辨率：124dB 信噪比 (SNR) (1000SPS)
  • 高精度：总谐波失真 (THD)：–102dB
    积分非线性 (INL)：0.5ppm
  • 低噪声可编程增益放大器 (PGA)
  • 双通道输入多路复用器 (MUX)
  • 固有稳定性的调制器，支持快速响应超范围检测
  • 灵活的数字滤波器：
    • 正弦 + 有限脉冲响应 (FIR) + 无限脉冲响应 (IIR)（可选）
    • 线性或最小相位响应
    • 可编程的高通滤波器
    • 可选的 FIR 数据速率： 250SPS 至 4kSPS
  • 滤波器旁路选项
  • 低功耗：25mW (210°C)
  • 偏移和增益校准引擎
  • SYNC 输入
  • 模拟电源：单极 (5V) 或双极 (±2.5V)
  • 数字电源：1.75V 至 3.3V
  • 支持极端温度 应用 (1)
    • 可控基线
    • 一个组装/测试场所
    • 一个制造场所
    • 在极端（–55°C 至 210°C）温度范围内可用
    • 延长的产品生命周期
    • 延长产品的变更通知
    • 产品可追溯性
(1)
(1)德州仪器 (TI) 高温产品利用高度优化的硅（芯片）解决方案，通过设计和制造工艺方面的改进，能够在广泛的温度范围内最大限度提升性能。

2 应用

  • 能量勘探
  • 地震监测
  • 高精度仪器
  • 潜孔打钻
  • 高温环境

3 说明

ADS1282-HT 器件是一款超高性能的单芯片模数转换器 (ADC)，具有集成式低噪声可编程增益放大器 (PGA) 和双通道输入多路复用器 (MUX)。ADS1282-HT 器件适用于能量勘探和地震监测等应用的苛刻环境。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ADS1282-HT CDIP SB (28) 7.49mm x 35.56mm
TSSOP (28) 4.40mm x 9.70mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

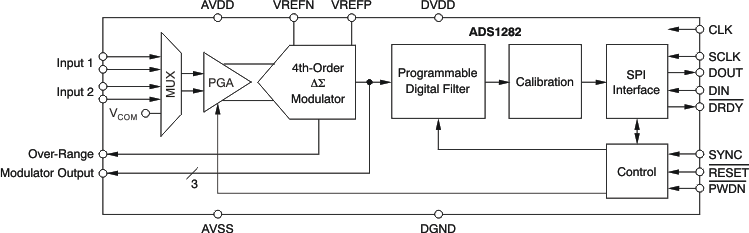

简化电路原理图

ADS1282-HT fbd_bas418.gif
