1 特性

  • 对 24 个电压轨进行排序、监视和裕度调节,采用 9mm × 9mm 小型封装
  • 监视和响应用户定义的故障,其中包括过压 (OV)、欠压 (UV)、过流 (OC)、欠流 (UC)、过热、超时以及通用输入 (GPI) 触发的故障
  • 提供灵活的排序开启/关闭相关性、延时、布尔逻辑和通用输入输出 (GPIO) 配置以支持复杂的排序应用
  • 高精度闭环裕度调节
  • 主动微调功能,可改善电源轨输出电压精度
  • 高级非易失性事件记录功能,可协助系统调试
    • 单一事件故障记录(100 个条目)
    • 峰值记录
    • 黑盒故障记录,用于在首次发生故障时保存所有电源轨和 I/O 引脚的状态
  • 可轻松级联多达 4 个电源排序器并加以协调以提供故障响应
  • 易于使用的 Fusion GUI 省去了代码编写工作
    • 在线和离线系统级设计
    • 在线监视和调试
    • 针对制造商优化 GUI
  • 可编程的看门狗定时器和系统复位
  • 引脚选择电源轨状态
  • 符合 PMBus 1.2 标准

2 应用

  • 工业和自动测试设备 (ATE)
  • 电信及网络设备
  • 服务器和存储系统
  • 需要对多个电源轨进行排序和监视的系统

3 说明

UCD90240 是一款采用紧凑型 9mm × 9mm 晶圆级球状引脚栅格阵列 (BGA) 封装的 24 电源轨 PMBus 可寻址电源排序器和系统管理器。

该器件提供以下引脚:24 个模拟监视 (MON) 引脚,可通过两个 12 位 ADC 引擎来监视电源电压、电流或温度;24 个专用使能 (EN) 引脚,用于控制电源轨开启/关闭;24 个专用裕度调节引脚,用于闭环裕度调节;12 个逻辑 GPO (LGPO) 引脚,支持灵活的布尔逻辑和状态机功能;以及 24 个 GPIO 引脚,可配置为 GPI、GPO、系统复位、级联故障引脚和看门狗 I/O 等。

24 个 EN 引脚和 12 个 LGPO 引脚可配置为电平有效驱动或开漏输出。

非易失性事件记录功能可在电源断电后保存故障事件。 黑盒故障记录功能会在首次发生故障后保存所有电源轨和 I/O 引脚的状态。

凭借级联功能,通过一条 SYNC_CLK 引脚连接即可轻松管理多达 96 个电压轨。 故障引脚功能可对级联的各器件加以协调,以提供同步的故障响应。

引脚选择电源轨状态功能最多可通过 3 个 GPI 来控制多达 8 个用户定义的电源状态。 这些状态可实现高级配置和电源接口 (ACPI) 规范中列出的系统低功耗模式。

这个TI的 融合数字电源™ 设计软件是一款基于 PC 的直观图形用户界面 (GUI),可对所有系统工作参数进行配置、存储和监视。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
UCD90240 BGA (157) 9.00mm x 9.00mm
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

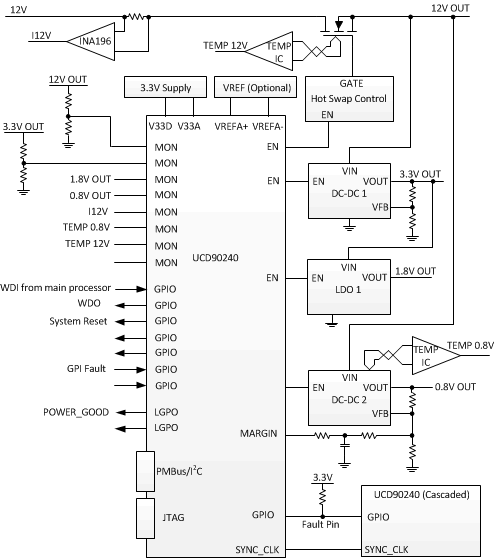

简化系统图

UCD90240 application_SLVSCW0.gif

4 修订历史记录

日期 修订版本 注释
2015 年 2 月 * 最初发布。
