典型特性

除非另有说明,否则 VDD = 15V,IN = 3.3V,EN = 5V,TJ = 25°C,空载

UCC57142-Q1 UCC57148-Q1 静态电流
VDD = 6.5V
图 5-2 静态电流
UCC57142-Q1 UCC57148-Q1 禁用电流
图 5-4 禁用电流
UCC57142-Q1 UCC57148-Q1 UVLO Threshold图 5-6 UVLO Threshold
UCC57142-Q1 UCC57148-Q1 输入下拉电阻图 5-8 输入下拉电阻
UCC57142-Q1 UCC57148-Q1 使能上拉电阻图 5-10 使能上拉电阻
UCC57142-Q1 UCC57148-Q1 输出下拉电阻图 5-12 输出下拉电阻
UCC57142-Q1 UCC57148-Q1 输出下降时间
CLOAD = 1.8nF
图 5-14 输出下降时间
UCC57142-Q1 UCC57148-Q1 输入到输出上升(导通)传播延迟
CLOAD = 1.8nF
图 5-16 输入到输出上升(导通)传播延迟
UCC57142-Q1 UCC57148-Q1 输入传播延迟
CLOAD = 1.8nF
图 5-18 输入传播延迟
UCC57142-Q1 UCC57148-Q1 OC Threshold图 5-20 OC Threshold
UCC57142-Q1 UCC57148-Q1 OC 到故障传播延迟图 5-22 OC 到故障传播延迟
UCC57142-Q1 UCC57148-Q1 工作静态电源电流
图 5-3 工作静态电源电流
UCC57142-Q1 UCC57148-Q1 工作电源电流
CLOAD = 1.8nF
图 5-5 工作电源电流
UCC57142-Q1 UCC57148-Q1 输入阈值图 5-7 输入阈值
UCC57142-Q1 UCC57148-Q1 使能阈值图 5-9 使能阈值
UCC57142-Q1 UCC57148-Q1 输出上拉电阻与 VDD 间的关系图 5-11 输出上拉电阻与 VDD 间的关系
UCC57142-Q1 UCC57148-Q1 输出上升时间
CLOAD = 1.8nF
图 5-13 输出上升时间
UCC57142-Q1 UCC57148-Q1 输出上升和下降时间
CLOAD = 1.8nF
图 5-15 输出上升和下降时间
UCC57142-Q1 UCC57148-Q1 输入到输出下降(关断)传播延迟
CLOAD = 1.8nF
图 5-17 输入到输出下降(关断)传播延迟
UCC57142-Q1 UCC57148-Q1 禁用传播延迟
CLOAD = 1.8nF
图 5-19 禁用传播延迟
UCC57142-Q1 UCC57148-Q1 OC 到输出传播延迟图 5-21 OC 到输出传播延迟

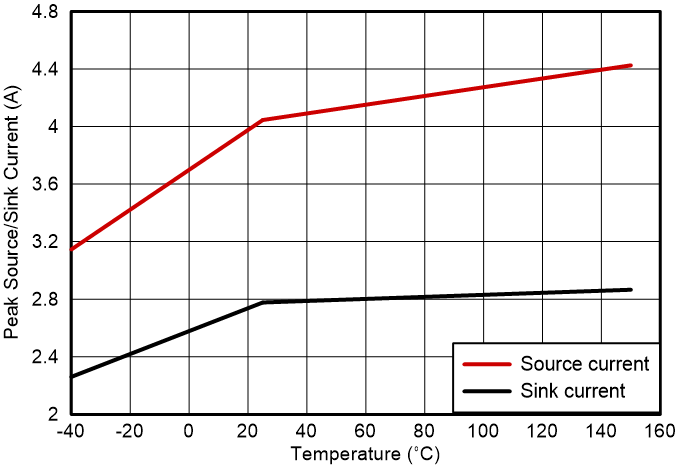

UCC57142-Q1 UCC57148-Q1 峰值拉电流和灌电流
CLOAD = 1μF
图 5-23 峰值拉电流和灌电流
