5.8 典型特性

除非另有说明，否则 VDD = 15V，VEE = 0V，IN = 3.3V，EN = 5V，TJ = 25°C，空载

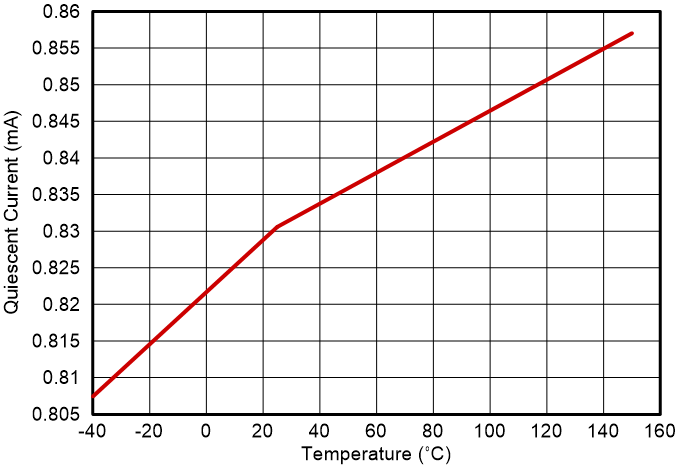

UCC57108 UCC57102 静态电流
VDD = 6.5V
图 5-5 静态电流
UCC57108 UCC57102 禁用电流
图 5-7 禁用电流
UCC57108 UCC57102 UVLO 阈值图 5-9 UVLO 阈值
UCC57108 UCC57102 输入下拉电阻图 5-11 输入下拉电阻
UCC57108 UCC57102 使能上拉电阻图 5-13 使能上拉电阻
UCC57108 UCC57102 输出下拉电阻图 5-15 输出下拉电阻
UCC57108 UCC57102 输出下降时间
CLOAD = 1.8nF
图 5-17 输出下降时间
UCC57108 UCC57102 输入到输出上升（导通）传播延迟
CLOAD = 1.8nF
图 5-19 输入到输出上升（导通）传播延迟

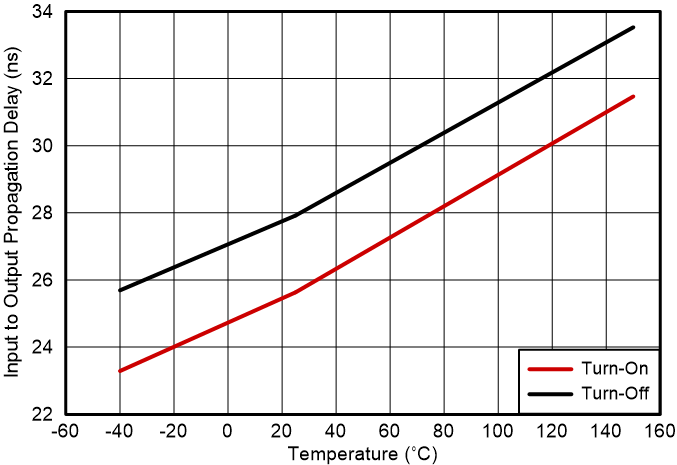

UCC57108 UCC57102 输入传播延迟
CLOAD = 1.8nF
图 5-21 输入传播延迟
UCC57108 UCC57102 Vref 电压与 VDD 间的关系图 5-23 Vref 电压与 VDD 间的关系
UCC57108 UCC57102 软关断下拉电阻与 VDD 间的关系图 5-25 软关断下拉电阻与 VDD 间的关系
UCC57108 UCC57102 DESAT 阈值与温度间的关系图 5-27 DESAT 阈值与温度间的关系
UCC57108 UCC57102 FLTb 与温度间的关系
IFLTb_sink = 15mA
图 5-29 FLTb 与温度间的关系
UCC57108 UCC57102 工作静态电源电流
图 5-6 工作静态电源电流
UCC57108 UCC57102 工作电源电流
CLOAD = 1.8nF
图 5-8 工作电源电流
UCC57108 UCC57102 输入阈值图 5-10 输入阈值
UCC57108 UCC57102 使能阈值图 5-12 使能阈值
UCC57108 UCC57102 输出上拉电阻与 VDD 间的关系图 5-14 输出上拉电阻与 VDD 间的关系
UCC57108 UCC57102 输出上升时间
CLOAD = 1.8nF
图 5-16 输出上升时间
UCC57108 UCC57102 输出上升和下降时间
CLOAD = 1.8nF
图 5-18 输出上升和下降时间
UCC57108 UCC57102 输入到输出下降（关断）传播延迟
CLOAD = 1.8nF
图 5-20 输入到输出下降（关断）传播延迟
UCC57108 UCC57102 使能传播延迟
CLOAD = 1.8nF
图 5-22 使能传播延迟
UCC57108 UCC57102 Vref 电压与温度间的关系图 5-24 Vref 电压与温度间的关系
UCC57108 UCC57102 DESAT 充电电流与温度间的关系图 5-26 DESAT 充电电流与温度间的关系

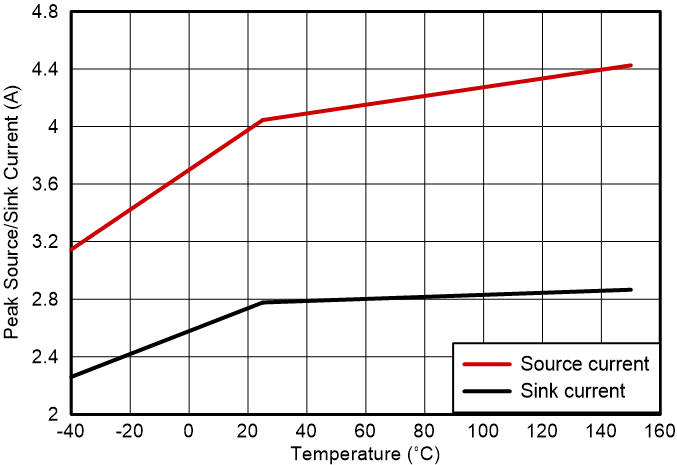

UCC57108 UCC57102 峰值拉电流和灌电流
CLOAD = 100nF
图 5-28 峰值拉电流和灌电流
