7.3.6 同步

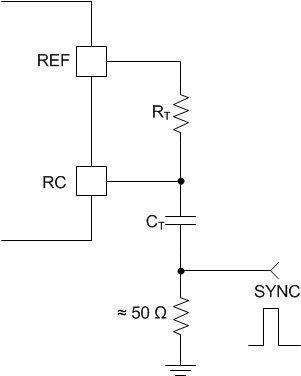

最好通过通用技术来实现这些 PWM 控制器的同步，如 图 7-9 所示器件振荡器被编程为以比同步频率低约 20% 的频率下自由运行。在 50Ω 电阻器上施加一个短暂的正脉冲以强制同步。通常，100ns 宽度、1V 振幅的脉冲足以满足大多数应用的要求。

该控制器还可以与直接施加到振荡器 RC 引脚的脉冲序列同步。一旦超过振荡器上限阈值，器件会在内部拉低该节点。该 130Ω 接地阻抗保持有效，直到 RC 上的电压降至 0.2V 以下。外部同步电路必须适应这些条件。

UCC2813-0-Q1 UCC2813-1-Q1 UCC2813-2-Q1 UCC2813-3-Q1 UCC2813-4-Q1 UCC2813-5-Q1 同步振荡器图 7-9 同步振荡器
