6.11 典型特性

除非另有说明，否则 VDDA = VDDB = 15V，VCCI = 3.3V 或 5.0V，DT 引脚连接到 VCCI，TA = 25°C，CL = 0pF。

UCC21540 UCC21540A UCC21541 UCC21542 VCCI 静态电流
空载 INA = INB = GND
图 6-6 VCCI 静态电流
UCC21540 UCC21540A UCC21541 UCC21542 每通道 VDD 工作电流 - IVDDA/B
空载
图 6-8 每通道 VDD 工作电流 - IVDDA/B
UCC21540 UCC21540A UCC21541 UCC21542 5V VDD UVLO 阈值电压图 6-10 5V VDD UVLO 阈值电压
UCC21540 UCC21540A UCC21541 UCC21542 8V VDD UVLO 阈值电压
图 6-12 8V VDD UVLO 阈值电压
UCC21540 UCC21540A UCC21541 UCC21542 INA/INB/DIS 高和低阈值迟滞
图 6-14 INA/INB/DIS 高和低阈值迟滞
UCC21540 UCC21540A UCC21541 UCC21542 传播延迟，上升沿和下降沿
图 6-16 传播延迟，上升沿和下降沿
UCC21540 UCC21540A UCC21541 UCC21542 脉宽失真度
tPDLH – tPDHL
图 6-18 脉宽失真度

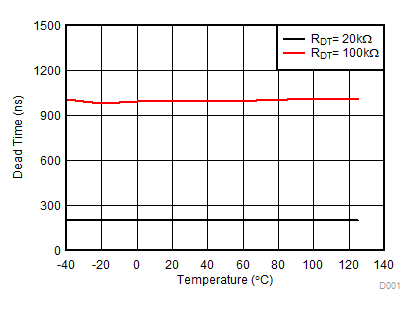

UCC21540 UCC21540A UCC21541 UCC21542 死区时间温漂
图 6-20 死区时间温漂
UCC21540 UCC21540A UCC21541 UCC21542 每通道 VDD 静态电流（IVDDA、IVDDB）
空载 INA = INB = GND
图 6-7 每通道 VDD 静态电流（IVDDA、IVDDB）
UCC21540 UCC21540A UCC21541 UCC21542 每通道工作电流 (IVDDA/B) 与频率间的关系，1.8nF 负载
图 6-9 每通道工作电流 (IVDDA/B) 与频率间的关系，1.8nF 负载
UCC21540 UCC21540A UCC21541 UCC21542 5V VDD UVLO 迟滞电压图 6-11 5V VDD UVLO 迟滞电压
UCC21540 UCC21540A UCC21541 UCC21542 8V VDD UVLO 阈值迟滞电压
图 6-13 8V VDD UVLO 阈值迟滞电压
UCC21540 UCC21540A UCC21541 UCC21542 OUT 上拉和下拉电阻
图 6-15 OUT 上拉和下拉电阻
UCC21540 UCC21540A UCC21541 UCC21542 传播延迟匹配，上升沿和下降沿
图 6-17 传播延迟匹配，上升沿和下降沿
UCC21540 UCC21540A UCC21541 UCC21542 上升时间和下降时间与负载间的关系
图 6-19 上升时间和下降时间与负载间的关系

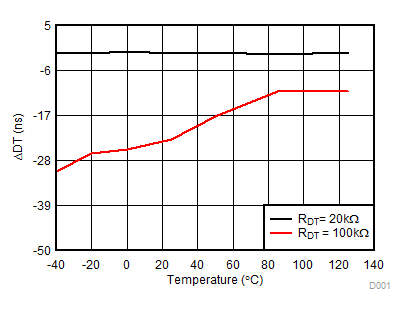

UCC21540 UCC21540A UCC21541 UCC21542 死区时间匹配
图 6-21 死区时间匹配
