上电 UVLO 到输出延迟

每当电源电压 VCCI 从低于下降阈值 VVCCI_OFF 变为高于上升阈值 VVCCI_ON 时,以及每当电源电压 VDDx 从低于下降阈值 VVDDx_OFF 变为高于上升阈值 VVDDx_ON 时,输出开始响应输入前会存在一些延迟。对于 VCCI UVLO,此延迟定义为 tVCCI+ to OUT,通常为 40 µs。对于 VDDx UVLO,此延迟定义为 tVDD+ to OUT,通常为 50 µs。TI 建议在驱动输入信号前留出一些裕量,以确保将驱动器 VCCI 和 VDD 偏置电源完全激活。图 7-5图 7-6 显示了 VCCI 和 VDD 的上电 UVLO 延迟时序图。

每当电源电压 VCCI 降至下降阈值 VVCCI_OFF 以下,或者 VDDx 降至下降阈值 VVDDx_OFF 以下时,输出会停止响应输入并在 1 µs 内保持低电平。这种不对称延迟旨在确保器件能够在 VCCI 或 VDDx 断电期间安全运行。

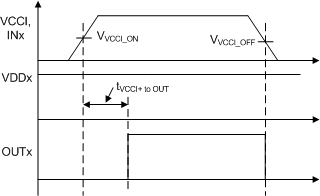

GUID-DDC6CE18-4897-4436-B113-2BCB98844DB9-low.gif图 7-5 VCCI 上电 UVLO 延迟
GUID-9A613070-6AE3-46ED-B6DD-372EF5D13039-low.gif图 7-6 VDDA/B 上电 UVLO 延迟
