1 特性

  • 双端口 USB 3.0 标准集线器，USBIF TID#330000057
  • USB 2.0 集线器 特性
    • 多事务转换器 (MTT) 集线器：两个事务转换器
    • 每个事务转换器有四个异步端点缓冲器
  • 支持电池充电
    • 充电下行端口 (CDP) 模式（上行端口已连接）
    • 专用充电端口 (DCP) 模式（上行端口未连接）
    • DCP 模式符合中国电信行业标准 YD/T 1591-2009
  • 支持 D+/D– 分压器模式
  • 支持作为一个 USB 3.0 或者 USB 2.0 复合器件运行
  • 支持每端口或成组电源开关以及过流告知输入
  • 可使用一次性可编程 (OTP) ROM、串行 EEPROM 或 I2C/SMBus 受控接口进行自定义配置：
    • VID 和 PID
    • 端口定制
    • 生产商和产品字串（OTP ROM 不支持）
    • 序列号（OTP ROM 不支持）
  • 可使用引脚选择或 EEPROM/I2C/SMBus 受控接口选择应用特性
  • 提供 128 位通用唯一标识符 (UUID)
  • 支持通过 USB 2.0 上行端口进行板载和系统内 OTP/EEPROM 编程
  • 单时钟输入，24MHz 晶振或者振荡器
  • 无特殊驱动程序要求；可与任一支持 USB 堆叠的操作系统无缝工作
  • 48 引脚耐热增强型薄型四方扁平 (HTQFP) 封装 (PHP)

2 应用

  • 计算机系统
  • 扩展坞
  • 监视器
  • 机顶盒

3 说明

TUSB8020B 是一款双端口 USB 3.0 标准集线器。该器件在上行端口上可提供同步超快速和高速/全速 USB 连接，在下行端口上可提供超快速、高速、全速或者低速 USB 连接。当上行端口连接到一个仅支持高速或全速/低速连接的电气环境中时，下行端口上的超快速 USB 连接将会禁用。当上行端口被连接到一个只支持全速/低速连接的电气环境中时，下行端口上的超快速 USB 和高速连接被禁用。

TUSB8020B 支持每端口或者成组电源开关和过流保护。

按照 USB 主机的要求，一个端口电源单独控制集线器开关为每个下行端口加电或者断电。同样，当一个端口电源单独控制集线器感测到一个过流事件时，仅关闭受影响的下行端口的电源。

当需要为任一端口供电时，一个成组集线器开关打开到其所有下行端口的电源。只有当所有端口处于电源可被移除的状态时，到下行端口的电源才可被关闭。同样，当一个成组集线器感测到一个过流事件时，将关闭所有下行端口的电源。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TUSB8020B HTQFP (48) 7.00mm × 7.00mm
  1. 要了解所有可用封装，请参阅数据表末尾的可订购产品附录。

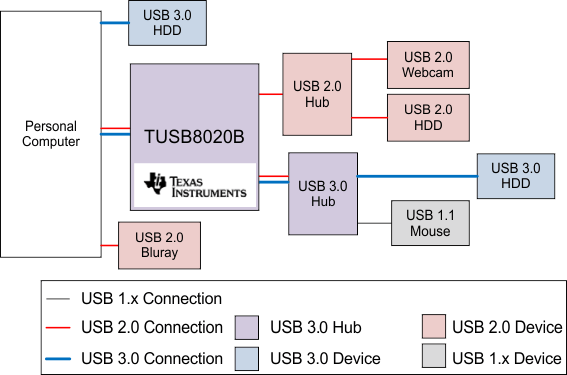

TUSB8020B typ_app_llsef6.gif

4 修订历史记录

Changes from B Revision (March 2017) to C Revision

  • Added SMBUS Programming current to the Hub Input Supply Current tableGo
  • Added Note to the SMBus Slave Operation sectionGo

Changes from A Revision (July 2014) to B Revision

  • Replaced the Absolute Maximum Ratings tableGo

Changes from * Revision (July 2004) to A Revision

  • 将器件状态更改为生产数据Go
