1 特性

  • 符合汽车应用 认证
  • 具有符合 AEC-Q100 测试指导的以下结果：
    • 器件温度等级 3：环境工作温度范围为 –40°C 至 85°C
    • 器件 HBM ESD 分类等级 3B
    • 器件 CDM ESD 分类等级 C6
  • 4 线触摸屏接口
  • 1.2V 至 3.6V 单电源或基准电压
  • 比例换算
  • 有效吞吐率：
    • 高达 20kHz（8 位）或 10kHz（12 位）
  • 通过预处理减少总线活动
  • I2C 接口支持：
    • 标准、快速和高速模式
  • 基于命令的简单用户界面：
  • 片上温度测量
  • 触摸压力测量
  • 屏幕触摸内部检测
  • 用于笔触式检测或数据可用性中断
  • 自动断电控制
  • 低功耗：
    • 在 1.2V、快速模式和 8.2kHz 均衡率的条件下，电流为 32.24μA
    • 在 1.8V、快速模式和 8.2kHz 均衡率的条件下，电流为 39.31μA
    • 在 2.7V、快速模式和 8.2kHz 均衡率的条件下，电流为 53.32μA
  • 增强型 ESD 保护：
    • ±25kV 气隙放电
    • ±15kV 接触放电
    • 5mm × 4.4mm 16 引脚 TSSOP 封装
美国专利号 6246394；其他专利正在申请中。
美国专利号 6246394；其他专利正在申请中。

2 应用

  • 车用信息娱乐显示屏
  • 汽车导航系统
  • 工业用户界面
  • 多屏触摸控制系统

3 说明

TSC2007-Q1 器件是一款超低功耗触摸屏控制器，旨在与功耗敏感型汽车触摸显示屏结合使用。它具有完整的超低功耗 12 位模数转换 (A-D) 电阻式触摸屏转换器，包括驱动器和用于测量触摸压力的控制逻辑。

除了这些标准 特性外，TSC2007‑Q1 还提供触摸屏测量预处理能力以减少总线负载，从而减少主处理器资源的消耗，而将这些资源分配给更关键的功能。

在所有三种定义的模式（标准、快速和高速）下，TSC2007-Q1 均支持 I2C 串行总线和数据传输协议。它提供 8 位或 12 位的可编程分辨率，以适应不同的屏幕尺寸和性能需求。

TSC2007-Q1 采用 16 引脚 TSSOP 封装。TSC2007-Q1 的额定工业温度范围为 –40°C 至 85°C。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TSC2007-Q1 TSSOP (16) 5.00mm x 4.40mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

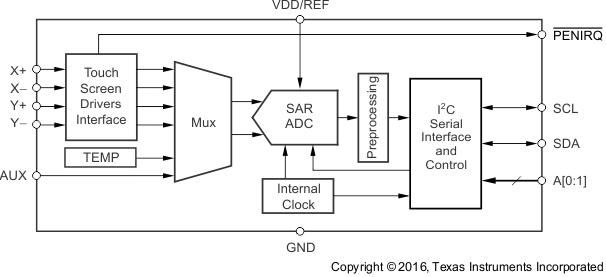

功能框图

TSC2007-Q1 fbd_bas405.gif

4 修订历史

Changes from * Revision (September 2011) to A Revision

  • Added 器件信息表、规格部分、ESD 额定值 表、建议运行条件表、详细 说明部分、应用和实施部分、电源建议部分、布局指南部分、布局示例部分、器件和文档支持部分以及机械、封装和可订购信息部分Go
  • Deleted 订购信息表；请参阅数据表末尾的“封装选项附录”Go
  • Changed 更改了 ESD 额定值信息并将 AEC-Q100 汽车项目符号添加到特性将“汽车信息娱乐显示屏”和“汽车导航系统”项目符号Go
  • Added 添加到应用Go
  • Deleted 将“数字缓冲PENIRQ”项目符号从特性中删除Go
  • Deleted 将“可编程的片上 PENIRQ 上拉电阻”项目符号从特性中删除Go
  • Deleted 从绝对最大额定值中删除了引线温度参数Go
  • 将电源电压参数从电气特性表移到了建议运行条件表Go
  • Added IEC discharge informationGo
  • Added Thermal Information tableGo
  • Changed RθJA values for PW (TSSOP) From: 86 To: 101.7Go
  • Changed tOF to tF in Timing Requirements tablesGo
  • Changed text in Reference mode to clarify singled-ended operationGo
  • Changed Figure 24 caption text from PINTDAV to PENIRQGo
  • Added subsections to Throughput Rate and I2C Bus Traffic section to clarify 8-bit and 12-bit operationGo
