ZHCSRW8A May   2024  – December 2024 TPS650362-Q1 , TPS650365-Q1

PRODUCTION DATA

  1.   1
  2. 1特性
  3. 2应用
  4. 3说明
  5. 4器件和文档支持
    1. 4.1 器件支持
      1. 4.1.1 第三方产品免责声明
    2. 4.2 接收文档更新通知
    3. 4.3 支持资源
    4. 4.4 商标
    5. 4.5 静电放电警告
    6. 4.6 术语表
  6. 5修订历史记录
  7. 6机械、封装和可订购信息
    1. 6.1 封装选项附录
    2. 6.2 卷带包装信息
    3.     17

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)

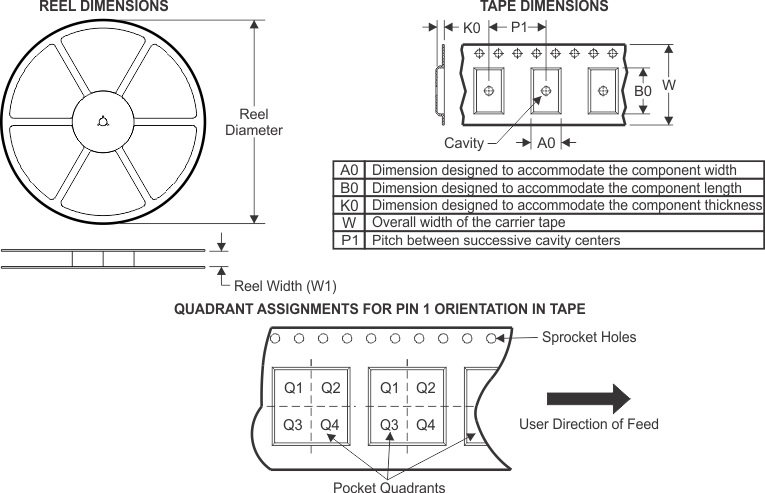

6.2 卷带包装信息

TPS650360-Q1 TPS650361-Q1 TPS650362-Q1 TPS650363-Q1 TPS650364-Q1 TPS650365-Q1 TPS650366-Q1 TPS650367-Q1
器件 封装
类型		 封装图 引脚 SPQ 卷带
直径 (mm)		 卷带
宽度 W1 (mm)		 A0
(mm)		 B0
(mm)		 K0
(mm)		 P1
(mm)		 W
(mm)		 Pin1
象限
TPS65036601RAYRQ1 VQFN RAY 24 3000 330.0 12.4 3.75 3.75 1.15 8.0 12 Q2
PTPS65036200RAYRQ1 VQFN RAY 24 3000 330.0 12.4 3.75 3.75 1.15 8.0 12 Q2
PTPS65036501RAYRQ1 VQFN RAY 24 3000 330.0 12.4 3.75 3.75 1.15 8.0 12 Q2

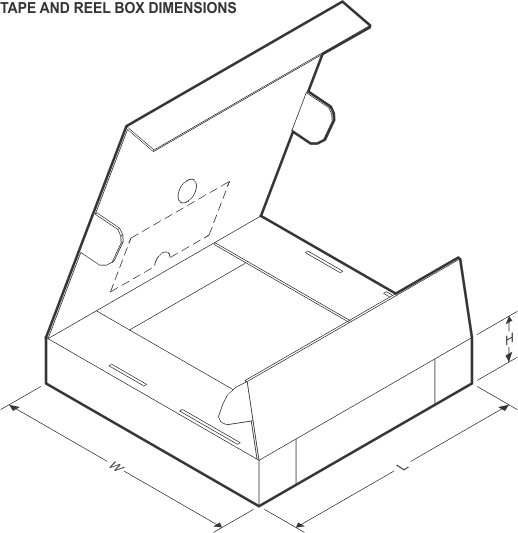

TPS650360-Q1 TPS650361-Q1 TPS650362-Q1 TPS650363-Q1 TPS650364-Q1 TPS650365-Q1 TPS650366-Q1 TPS650367-Q1

器件 封装类型 封装图 引脚 SPQ 长度 (mm) 宽度 (mm) 高度 (mm)
TPS65036601RAYRQ1 VQFN RAY 24 3000 367.0 367.0 35.0
TPS65036601RAYRQ1 VQFN RAY 24 3000 360.0 360.0 35.0
PTPS65036200RAYRQ1 VQFN RAY 24 3000 367.0 367.0 35.0
PTPS65036200RAYRQ1 VQFN RAY 24 3000 360.0 360.0 36.0
PTPS65036501RAYRQ1 VQFN RAY 24 3000 367.0 367.0 35.0
PTPS65036501RAYRQ1 VQFN RAY 24 3000 360.0 360.0 35.0
