1 特性

  • 符合 USB BC 1.2 规范的 D+/D– CDP/DCP 模式
  • 符合中国电信行业标准 YD/T 1591-2009 的
    D+/D– 短路模式
  • 通过自动选择以下模式支持非 BC1.2 充电模式：
    • D+/D– 分压器模式（2V/2.7V 和 2.7V/2V）
    • D+/D– 1.2V 模式
  • 支持休眠模式充电和鼠标/键盘唤醒
  • 负载检测（针对 S4/S5 充电过程中的电源控制以及所有充电模式下的端口电源管理）
  • 可兼容 USB 2.0 和 3.0
  • 集成 73mΩ（典型值）高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 3A 可编程 ILIMIT 支持 15W 负载
  • 工作电压范围：4.5V 至 5.5V
  • 禁用和启用时为 2 µA/270 µA IQ
  • 插入式，BOM 与 TPS2543/46 兼容
  • 16 引脚 WQFN 封装 (3.00 mm × 3.00 mm)
  • DM/DP 引脚上的静电放电 (ESD) 额定值达 8kV
  • UL 认证文件号E169910 和 CB 认证 - 待审批

2 应用

  • USB 端口（主机和集线器）
  • 笔记本和台式机
  • 通用墙式充电适配器

3 说明

TPS2547 是一款集成有 USB 2.0 高速数据线路 (D+/D-) 开关的 USB 充电端口控制器和电源开关。TPS2547 可在 D+/D– 上提供电气信号，从而为特性 说明部分中列出的充电方案提供支持。TI 使用 TPS2547 对常用的移动电话、平板电脑以及媒体设备进行充电测试，以确保其既与符合 BC1.2 的器件兼容也与不符合 BC1.2 的器件兼容。

除了支持对常用设备进行充电，TPS2547 还支持两种不同的电源管理 功能，分别为电源唤醒和端口电源管理 (PPM)（通过 STATUS 引脚实现）。电源唤醒允许在 S4/S5 充电中进行电源控制，PPM 支持在多端口系统中进行智能端口电源管理。此外，TPS2547 完全支持带有鼠标/键盘（适用于低速和高速）的系统唤醒（从 S3 唤醒）。

TPS2547 73mΩ 配电开关专门用于 可能 面临高容性负载和短路问题的应用。凭借两个可编程电流阈值，该器件可灵活设置电流限值和负载检测阈值。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS2547 WQFN (16) 3.00mm x 3.00mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

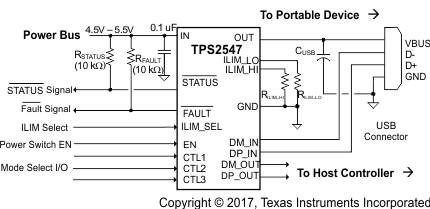

简化原理图

TPS2547 typ_app_FP_SLVSE11.gif
