6.12.3.1.2.4 McBSP 作为 SPI 从器件开关特性
在自然通风条件下的工作温度范围内测得（除非另有说明）
编号 参数 最小值 典型值 最大值 单位
时钟
2P 周期时间，CLKG ns
CLKSTP=10b，CLKXP=0
M26 td(CLKXH-DXV) CLKX 高电平到 DX 有效的延迟时间 3P + 6 5P + 20 ns
M28 tdis(FXH-DXHZ) 从 FSX 高电平到最后一个数据位后的 DX 高阻抗的禁用时间 6P + 6 ns
M29 td(FXL-DXV) FSX 低电平到 DX 有效的延迟时间 4P + 6 ns
CLKSTP=11b，CLKXP=0
M36 td(CLKXL-DXV) CLKX 低电平到 DX 有效的延迟时间 3P + 6 5P + 20 ns
M37 tdis(CKXL-DXHZ) 禁用时间，从 CLKX 低电平到最后一个数据位后的 DX 高阻抗的时间 7P + 6 ns
M38 td(FXL-DXV) FSX 低电平到 DX 有效的延迟时间 4P + 6 ns
CLKSTP=10b，CLKXP=1
M45 td(CLKXL-DXV) CLKX 低电平到 DX 有效的延迟时间 3P + 6 5P + 20 ns
M47 tdis(FXH-DXHZ) 从 FSX 高电平到最后一个数据位后的 DX 高阻抗的禁用时间 6P + 6 ns
M48 td(FXL-DXV) FSX 低电平到 DX 有效的延迟时间 4P + 6 ns
CLKSTP=11b，CLKXP=1
M55 td(CLKXH-DXV) CLKX 高电平到 DX 有效的延迟时间 3P + 6 5P + 20 ns
M56 tdis(CKXH-DXHZ) 从 CLKX 高电平到最后一个数据位后的 DX 高阻抗的禁用时间 7P + 6 ns
M57 td(FXL-DXV) FSX 低电平到 DX 有效的延迟时间 4P + 6 ns

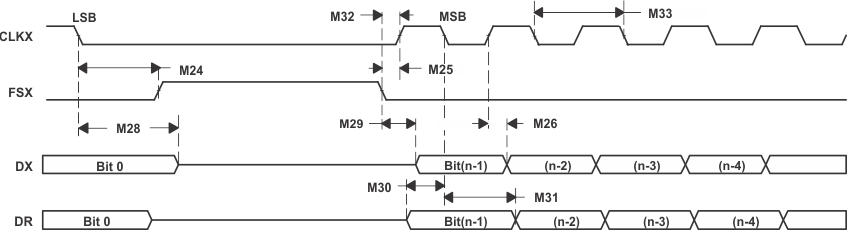

GUID-403C8E9D-C7A4-4376-9EDF-9D08160DB66C-low.gif图 6-71 McBSP 时序作为 SPI 主器件或从器件：CLKSTP=10b，CLKXP=0
GUID-BE0F43EC-6A28-42EA-B9F9-17D64037129B-low.gif图 6-72 McBSP 时序作为 SPI 主器件或从器件：CLKSTP=11b，CLKXP=0
GUID-689D4B39-1AC8-4ACC-B22D-3A25D0121660-low.gif图 6-73 McBSP 时序作为 SPI 主器件或从器件：CLKSTP=10b，CLKXP=1
GUID-F57EEFA4-4CDA-408E-B043-F01770082C34-low.gif图 6-74 McBSP 时序作为 SPI 主器件或从器件：CLKSTP=11b，CLKXP=1
