1 特性

  • 分辨率：55ps
  • 标准偏差：35ps
  • 测量范围:
    • 模式 1：12ns 至 500ns
    • 模式 2：250ns 至 8ms
  • 低功耗：0.5μA (2SPS)
  • 最多支持 5 个 STOP 信号
  • 自主多周期平均模式，可实现低功耗
  • 电源电压：2V 至 3.6V
  • 工作温度范围：-40°C 至 85°C
  • 用于配置和寄存器访问的 SPI 主器件接口

2 应用

  • 流量计：水表、燃气表和热量计
  • 磁致伸缩位置/液位感测
  • 无人机（激光雷达和声纳）的飞行时间、计量设备和投影仪
  • 热量分配表

3 说明

TDC7200 是一款时间 - 数字转换器 (TDC)，适用于水表、燃气表和热量计等超声波感测装置。 与 TDC1000（超声波模拟前端）配套使用时，TDC7200 可与 MSP430、电源、无线器件以及相关源代码一起构成一套完整的德州仪器 (TI) 超声波感测解决方案。

时间数字转换器 (TDC) 可执行秒表功能，测量 START 脉冲与多达 5 个 STOP 脉冲之间的时间间隔（渡越时间，即 TOF）。 这一功能使得用户能够灵活选择回声性能最佳的 STOP 脉冲。

该器件内置自校准时基，可对时间和温度偏差进行补偿。 这一自校准功能使得时间数字转换器能够获得皮秒级精度。 因此，TDC7200 非常适用于注重高精度零流量和低流量测量的流量计应用。

TDC7200 置于自主多周期平均模式下时，可降低系统功耗，非常适合电池供电式流量计。 在此模式下，主器件会进入休眠模式以实现节能，并会在测量序列完成后由 TDC 中断唤醒。

器件信息(1)

部件号 封装 封装尺寸（标称值）
TDC7200 TSSOP (14) 5.00mm x 4.40mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

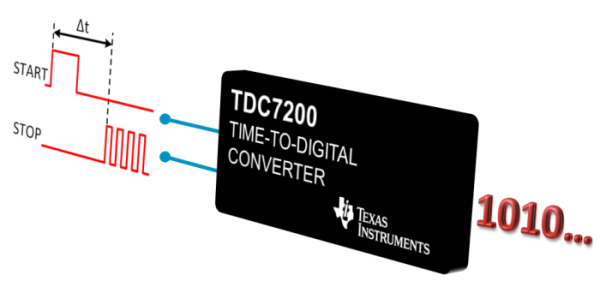

TDC7200 Front page image v2.png
