7 参数测量信息

TCAN2855-Q1 TCAN2857-Q1 总线状态（物理位表示）图 7-1 总线状态（物理位表示）
TCAN2855-Q1 TCAN2857-Q1 简化的隐性共模偏置单元和接收器
注：

A：选择性唤醒、正常、监听模式

B：待机和睡眠模式（低功耗）

图 7-2 简化的隐性共模偏置单元和接收器
TCAN2855-Q1 TCAN2857-Q1 电源测试电路图 7-3 电源测试电路
TCAN2855-Q1 TCAN2857-Q1 驱动器测试电路与测量图 7-4 驱动器测试电路与测量
TCAN2855-Q1 TCAN2857-Q1 接收器测试电路与测量图 7-5 接收器测试电路与测量
TCAN2855-Q1 TCAN2857-Q1 发送器和接收器时序行为测试电路和测量图 7-6 发送器和接收器时序行为测试电路和测量
TCAN2855-Q1 TCAN2857-Q1 TXD 显性超时测试电路与测量图 7-7 TXD 显性超时测试电路与测量
TCAN2855-Q1 TCAN2857-Q1 驱动器短路电流测试与测量图 7-8 驱动器短路电流测试与测量
TCAN2855-Q1 TCAN2857-Q1 监控 RXD 输出时的 tWAKE图 7-9 监控 RXD 输出时的 tWAKE
TCAN2855-Q1 TCAN2857-Q1 偏置反应时间测量的测试信号定义图 7-10 偏置反应时间测量的测试信号定义
TCAN2855-Q1 TCAN2857-Q1 LIN RX 响应：工作电压范围图 7-11 LIN RX 响应：工作电压范围
TCAN2855-Q1 TCAN2857-Q1 LIN 总线输入信号图 7-12 LIN 总线输入信号
TCAN2855-Q1 TCAN2857-Q1 LIN 总线时序的定义图 7-13 LIN 总线时序的定义
TCAN2855-Q1 TCAN2857-Q1 LIN 传播延迟图 7-14 LIN 传播延迟

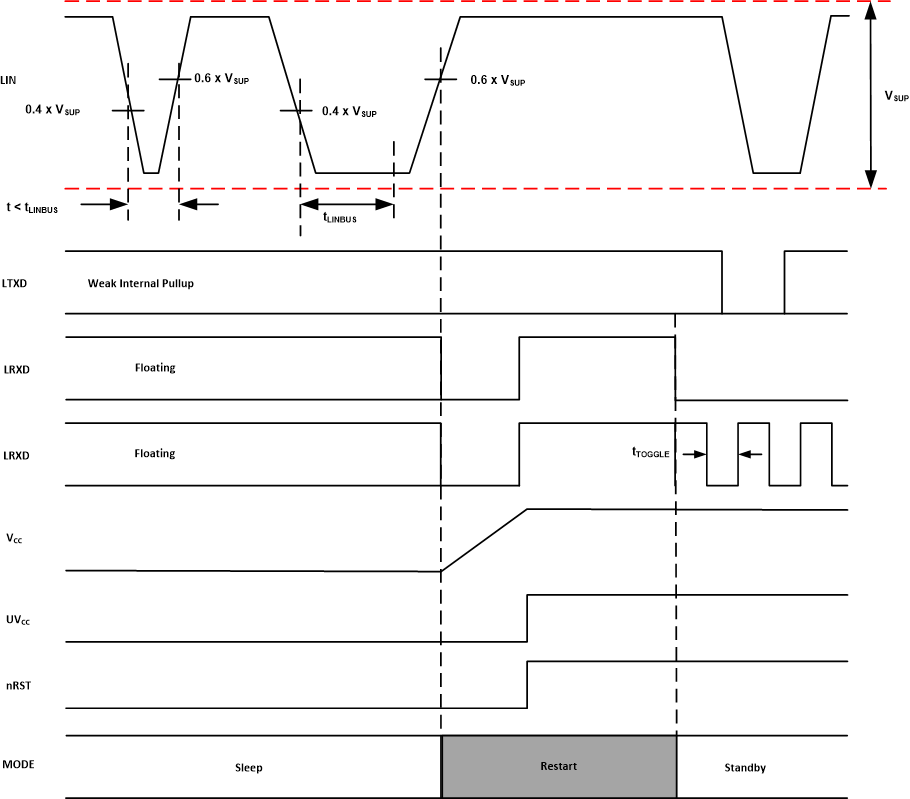

TCAN2855-Q1 TCAN2857-Q1 通过 LIN 总线唤醒图 7-15 通过 LIN 总线唤醒
TCAN2855-Q1 TCAN2857-Q1 SPI AC 特征写入图 7-16 SPI AC 特征写入
TCAN2855-Q1 TCAN2857-Q1 SPI AC 特征读取图 7-17 SPI AC 特征读取
TCAN2855-Q1 TCAN2857-Q1 上电时序图 7-18 上电时序
注： 初始上电时，如果未编程，VEXCC 不会导通。编程后，将配置保存到 EEPROM。在加载 EEPROM 后，VEXCC 按照编程的方式上电。
TCAN2855-Q1 TCAN2857-Q1 睡眠到重启机时序图 7-19 睡眠到重启机时序
TCAN2855-Q1 TCAN2857-Q1 正常到睡眠时序图 7-20 正常到睡眠时序
注：

CAN 和 LIN 收发器是独立控制的。所示时序图展示的收发器配置为根据模式更改状态。

TCAN2855-Q1 TCAN2857-Q1 正常到待机时序图 7-21 正常到待机时序
注： CAN 和 LIN 收发器是独立控制的。所示时序图展示的收发器配置为根据模式更改状态。
注：

红色信号是 TCAN285x-Q1 的输入或输出，黑色信号是 TCAN285x-Q1 的内部信号。适用于数据表中红色和黑色的任何时序图。

TCAN2855-Q1 TCAN2857-Q1 信号改善功能 (SIC) 时序图图 7-22 信号改善功能 (SIC) 时序图
