6 参数测量信息

SN54HC244 SN74HC244 负载电路图 6-1 负载电路

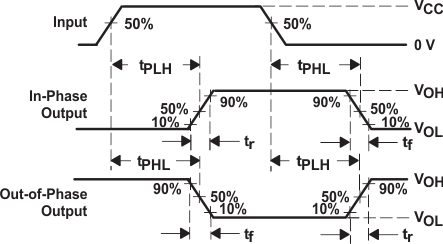

SN54HC244 SN74HC244 传播延迟和输出转换时间图 6-2 传播延迟和
输出转换时间
SN54HC244 SN74HC244 输入上升和下降时间图 6-3 输入上升和下降时间

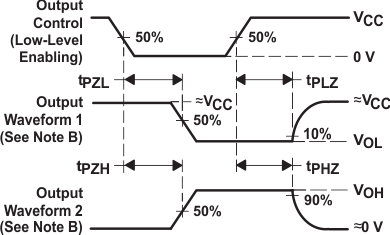

SN54HC244 SN74HC244 三态输出的启用和禁用时间图 6-4 三态输出的
启用和禁用时间
注： 注意：

A. CL 包括探头和测试夹具电容。

B. 波形 1 用于具有内部条件的输出，使得输出为低电平，除非被输出控制禁用。波形 2 用于具有内部条件的输出，使得输出为高电平，除非被输出控制禁用。

C. 任意选择波形之间的相位关系。所有输入脉冲均由具有以下特性的发生器提供：PRR ≤ 1MHz，ZO = 50Ω，tr = 6ns，tf = 6ns。

D. 一次测量一个输出，每次测量进行一次输入转换。

E. tPLZ 和 tPHZ 与 tdis 一样。

F. tPZL 和 tPZH 与 ten 一样。

G. tPLH 和 tPHL 与 tpd 一样。

表 6-1 开关信息表
参数RLCLS1S2
tentPZH1kΩ50pF 或 150pF开路闭合
tPZL1kΩ50pF 或 150pF闭合开路
tdistPHZ1kΩ50pF开路闭合
tPLZ1kΩ50pF闭合开路
tpd 或 tt—50pF 或 150pF开路开路
