6 参数测量信息

对于下表中列出的示例，波形之间的相位关系是任意选择的。所有输入脉冲均由具有以下特性的发生器提供：PRR ≤ 1MHz，ZO = 50Ω，tt < 2.5ns。

对于时钟输入，fmax 是在输入占空比为 50% 时测量的。

输出单独测量，每次测量一个输入转换。

测试 S1 RL CL ΔV VCC
tPLZ、tPZL 闭合 1kΩ 50pF 0.15V ≤ 2.5V
tPLZ、tPZL 闭合 1kΩ 50pF 0.3V > 2.5V

SN74AC596-Q1 开漏输出的负载电路
(1) CL 包括探头和测试夹具电容。
图 6-1 开漏输出的负载电路
SN74AC596-Q1 电压波形，脉冲持续时间图 6-3 电压波形，脉冲持续时间
SN74AC596-Q1 电压波形传播延迟
(1) tPLH 和 tPHL 之间的较大者与 tpd 相同。
图 6-5 电压波形传播延迟
SN74AC596-Q1 电压波形，输入和输出转换时间
(1) tr 和 tf 之间的较大值与 tt 相同。
图 6-7 电压波形，输入和输出转换时间
SN74AC596-Q1 推挽输出的负载电路
(1) CL 包括探头和测试夹具电容。
图 6-2 推挽输出的负载电路

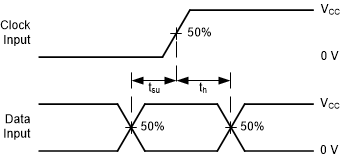

SN74AC596-Q1 电压波形，设置和保持时间图 6-4 电压波形，设置和保持时间

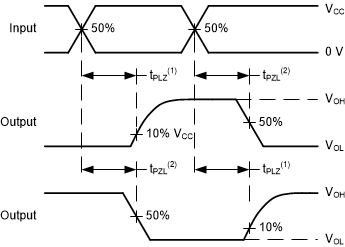

SN74AC596-Q1 电压波形传播延迟
(1) tPLZ 与 tdis 相同。
(2) tPZL 与 ten 相同。
图 6-6 电压波形传播延迟
