6.16 典型特性

10 个脉冲，400mA 电流限制，58.6kHz 驱动频率

TDK EPCOS B78416A2232A003 变压器
muRata MA58MF14-7N 传感器
OUTA/B 栅极驱动器放大 10 倍
图 6-1 驱动器级以及由此产生的传感器行为
TDK EPCOS B78416A2232A003 变压器
muRata MA58MF14-7N 传感器
LNA 模拟输出经过调节和移动。实际信号为该值的百分之一，共模电压上移 0.9V

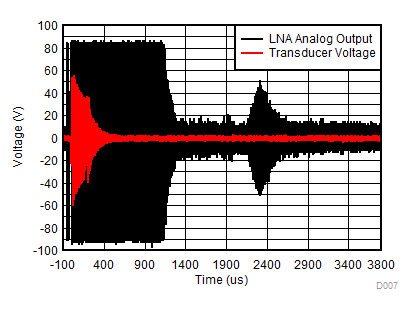

图 6-2 针对 LNA 后 35cm 处物体的接收器 AFE 输出
