6.3.7.2.2.5 采样速率：96kHz 或 88.2kHz

图 6-24 显示了采样速率为 96kHz 或 88.2kHz 时抽取滤波器的幅度响应，而图 6-25 显示了该条件下抽取滤波器的通带纹波和相位偏差。表 6-19 列出了采样速率为 96kHz 或 88.2kHz 时抽取滤波器的规格。

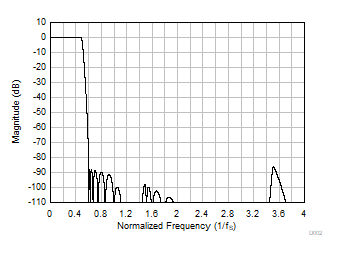

PCM1841-Q1 低延迟抽取滤波器幅度响应图 6-32 低延迟抽取滤波器幅度响应

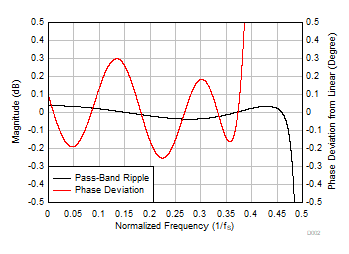

PCM1841-Q1 低延迟抽取滤波器通带纹波和相位偏差图 6-33 低延迟抽取滤波器通带纹波和相位偏差
表 6-19 低延迟抽取滤波器规格
参数 测试条件 最小值 典型值 最大值 单位
通带纹波 频率范围为 0 至 0.466 × fS -0.04 0.04 dB
阻带衰减 频率范围为 0.6 × fS 以上 86.3 dB
群延迟或延时 频率范围为 0 至 0.365 × fS 7.7 1/fS
群延迟偏差 频率范围为 0 至 0.365 × fS -0.027 0.027 1/fS
相位偏差 频率范围为 0 至 0.365 × fS -0.26 0.30 度
