6.3.3 典型运行波形的电流限制

输出开关是一个 NPN 达林顿晶体管。输出晶体管的集电极连接到引脚 1，发射极连接到引脚 2。这使设计人员能够在降压、升压或逆变器配置中使用 MC33063 器件。1.5A（峰值）时的最大集电极发射极饱和电压为 1.3V，输出开关的最大峰值电流为 1.5A。对于更高的峰值输出电流，可使用一个外部晶体管。图 6-3 展示了典型的工作波形。

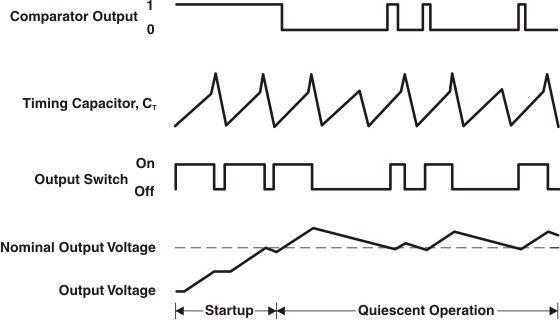

MC33063A-Q1 典型工作波形图 6-3 典型工作波形
