6 参数测量信息

MAX3221E 驱动器压摆率
A. CL 包括探针和夹具电容。
B. 脉冲发生器具有以下特性：PRR = 250kbps，ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。
图 6-1 驱动器压摆率
MAX3221E 驱动器脉冲偏移
A. CL 包括探针和夹具电容。
B. 脉冲发生器具有以下特性：PRR = 250kbps，ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。
图 6-2 驱动器脉冲偏移

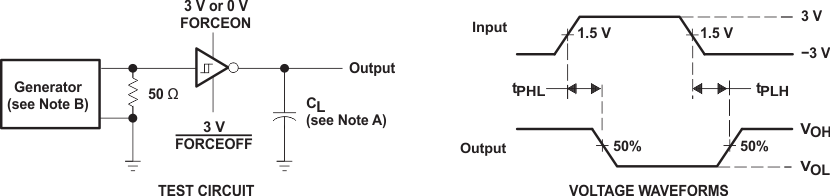

MAX3221E 接收器传播延迟时间
A. CL 包括探针和夹具电容。
B. 脉冲发生器具有以下特性：ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。
图 6-3 接收器传播延迟时间
MAX3221E 接收器启用和禁用时间
A. CL 包括探针和夹具电容。
B. 脉冲发生器具有以下特性：ZO = 50Ω，50% 占空比，tr ≤ 10ns，tf ≤ 10ns。
C. tPLZ 和 tPHZ 与 tdis 一样。
D. tPZL 和 tPZH 与 ten 一样。
图 6-4 接收器启用和禁用时间

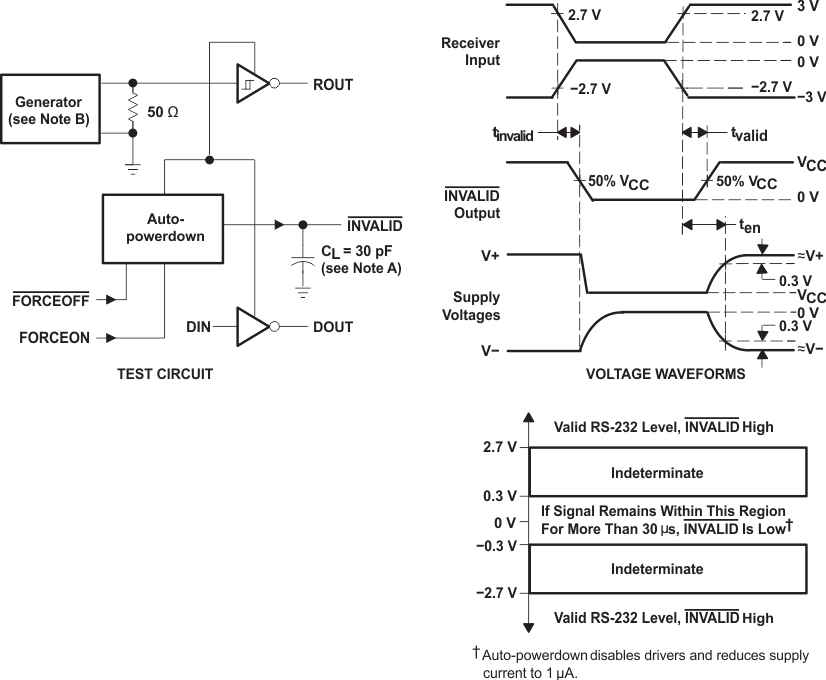

MAX3221E INVALID 传播延迟时间和驱动器启用时间图 6-5 INVALID 传播延迟时间和驱动器启用时间
