1 特性

  • 支持发光二极管 (LED) 阴极接地操作来改进热管理
  • 用于单 LED 的 1.5A 高侧电流源
  • 精确的可编程 LED 电流范围为 46.9mA 到 1.5A
  • 手电筒模式(100mA 时)和闪存模式(1A 至 1.5A 时)的效率超过 85%
  • 小型解决方案尺寸:< 20mm2
  • LED 热感应以及电流按比例缩减功能
  • 用于保护电池的软启动操作
  • 硬件使能引脚
  • 硬件手电筒使能
  • 硬件选通脉冲使能
  • 针对射频 (RF) 功率放大器脉冲事件的同步输入
  • VIN 闪光灯监视器优化
  • 400kHz I2C 兼容接口
  • 兼容 I2C 的可编程负温度系数 (NTC) 跳变点
  • 0.4mm 间距、16 引脚芯片尺寸球状引脚栅格阵列 (DSBGA) 封装

2 应用

    可拍照手机 LED 闪光灯

3 说明

LM3556 是一款用于高电流白色 LED 的 4MHz 固定频率同步升压转换器及 1.5A 恒流驱动器。 高侧电流源支持 LED 阴极接地操作,提供的闪光灯电流最高可达 1.5A。自适应调节方法可确保电流源持续处于可调节状态,并且实现了效率最大化。

LM3556 由一个兼容 I2C 的接口进行控制。 相关特性包括:支持由逻辑输入触发闪光灯脉冲的硬件闪光灯使能 (STROBE)、用于摄像模式或手电筒功能的硬件手电筒使能 (TORCH)、强制闪光灯脉冲进入低电流手电筒模式,从而与射频 (RF) 功率放大器事件或其他高电流状态同步的 Tx 输入,以及专用于监视 NTC 热敏电阻以及中断 LED 电流的集成比较器。 凭借 0mA 至
46.9mA 的 1μs 快速转换功能,TORCH 输入引脚可用于生成自定义 LED 电流波形。

该器件的开关频率为 4MHz,具备过压保护和可调节限流功能,因此可采用小型贴片电感和 10μF 陶瓷电容。 该器件的工作温度范围为 -40°C 至 +85°C。

器件信息(1)

部件号 封装 封装尺寸(最大值)
LM3556 DSBGA (16) 1.69mm × 1.64mm
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

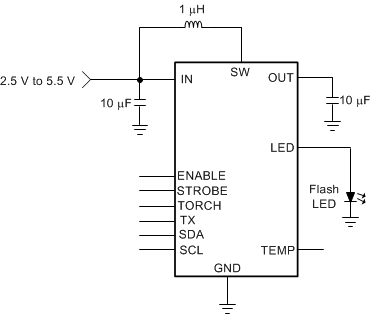

典型应用电路

LM3556 30171801.gif
