ZHCSGH1 June   2017 LF412-N-MIL

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 DC Electrical Characteristics
    6. 6.6 AC Electrical Characteristics
    7. 6.7 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
    4. 7.4 Device Functional Modes
      1. 7.4.1 Input and Output Stage
  8. 8 Application and Implementation
    1. 8.1 Application Information
    2. 8.2 Typical Application
      1. 8.2.1 Design Requirements
      2. 8.2.2 Detailed Design Procedure
      3. 8.2.3 Application Curves
  9. 9 Power Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Layout Example
  11. 11器件和文档支持
    1. 11.1 接收文档更新通知
    2. 11.2 社区资源
    3. 11.3 商标
    4. 11.4 静电放电警告
    5. 11.5 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 内部修整偏移电压：1mV（最大值）
  • 输入偏移电压漂移：7µV/°C（典型值）
  • 低输入偏置电流：50pA
  • 低输入噪声电流：0.01pA/√Hz
  • 宽增益带宽：3MHz（最小值）
  • 高转换率：10V/µs（最小值）
  • 低电源电流：1.8mA/放大器
  • 高输入阻抗：1012Ω
  • 低总谐波失真：≤ 0.02%
  • 低 1/f 噪声转角点：50Hz
  • 0.01% 精度的快速趋稳时间：2µs

2 应用

  • 高速集成器
  • 高速 D/A 转换器
  • 采样和保持电路

3 说明

这些器件是低成本、高速度的 JFET 输入运算放大器，具有极低的输入偏移电压和输入偏移电压漂移。它们需要低电源电流，但能够保持较大的增益带宽乘积和快速的转换速率。此外，匹配良好的高电压 JFET 输入器件可提供极低的输入偏置和偏移电流。LF412-N-MIL 双引脚与 LM1558 兼容，使设计人员能够立即升级现有设计的整体性能。

这些放大器可用于多种 应用， 如高速积分器、快速 D/A 转换器、采样和保持电路，以及许多其他需要低输入偏移电压和漂移、低输入偏置电流、高输入阻抗、高转换速率和宽带宽。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LF412-N-MIL PDIP (8) 9.59mm × 6.35mm
TO (8) 直径 9.14mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

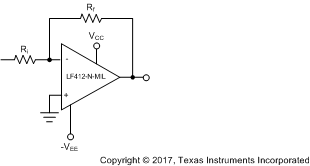

反向放大器

LF412-N-MIL 565641.gif

4 修订历史记录

日期 修订版本 注意
2017 年 6 月 * 初始发行版。
