8.2.3 应用曲线

下面展示了 ISO654x-Q1 系列器件在最大数据速率 50Mbps 下的低抖动和大张开度的典型眼图。

ISO6540-Q1 ISO6541-Q1 ISO6542-Q1 50Mbps PRBS 216 – 1、5V 和 25°C 下的 ISO654x-Q1 眼图
水平 5ns/div，垂直 1V/div。
图 8-4 50Mbps PRBS 216 – 1、5V 和 25°C 下的 ISO654x-Q1 眼图

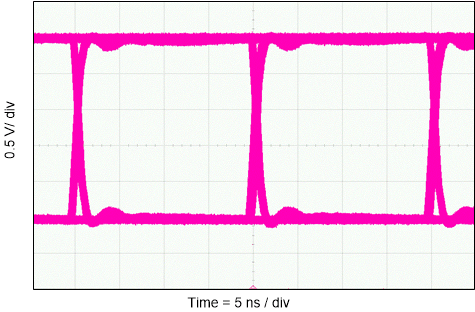

ISO6540-Q1 ISO6541-Q1 ISO6542-Q1 50Mbps PRBS 216 – 1、2.5V 和 25°C 下的 ISO654x-Q1 眼图
水平 5ns/div，垂直 500mV/div。
图 8-6 50Mbps PRBS 216 – 1、2.5V 和 25°C 下的 ISO654x-Q1 眼图
ISO6540-Q1 ISO6541-Q1 ISO6542-Q1 50Mbps PRBS 216 – 1、3.3V 和 25°C 下的 ISO654x-Q1 眼图
水平 5ns/div，垂直 750mV/div。
图 8-5 50Mbps PRBS 216 – 1、3.3V 和 25°C 下的 ISO654x-Q1 眼图
