1 特性

  • 兼容多种运行速率高达 12Gbps 的接口标准，包括 PCI Express Gen III 和 USB 3.0
  • -3dB 差分带宽宽达 8GHz 以上
  • 出色动态特性（4GHz 时）
    • 串扰 = -35dB
    • 断开隔离 = –19dB
    • 插入损耗 = –1.5dB
    • 回波损耗 = –11dB
  • VDD 运行电压范围为 3.3V ± 10%
  • 小型 3.5mm × 9mm、42 引脚 WQFN 封装
  • 普遍使用的行业标准引脚布局

2 应用

  • 台式机和笔记本个人电脑 (PC)
  • 服务器/储存区网络
  • PCI EXPress 背板
  • 共享 I/O 端口

3 说明

HD3SS3415 是一款高速无源开关，能够切换四个差分通道， 包括 在 PC/服务器应用中将两条完整 PCI Express x1 信道从一个源切换到两个目标位置之一。凭借双向功能，HD3SS3415 还 支持 一个目标设备与两个源设备相连，例如两个平台共享一个外设。HD3SS3415 具备一个单一控制线路（SEL 引脚），可用于控制端口 A 与端口 B 或者端口 C 之间的信号路径。

HD3SS3415 采用行业标准的 42 引脚 WQFN 封装，封装尺寸与其他几家供应商提供的器件相同。该器件在 0°C 至 70°C 的完整温度范围内由 3.3V 单电源供电运行。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
HD3SS3415 WQFN (42) 9.00mm x 3.50mm
  1. 如需了解所有可用封装，请参见数据表末尾的可订购产品附录。

HD3SS3415 引脚分配

HD3SS3415 po_FP_las840.gif

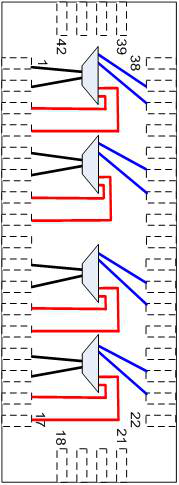

HD3SS3415 开关直通布线

HD3SS3415 switch_flow_slas840.png
