3 说明

DP83TG720R-Q1 器件是一款符合 IEEE 802.3bp 和 Open Alliance 标准的汽车以太网物理层收发器，可提供通过单条非屏蔽/屏蔽双绞线电缆发送和接收数据所需的所有物理层功能。该器件支持 RGMII 与 MAC 相连。

DP83TG720 符合 Open Alliance EMC 和非屏蔽双绞线互操作规范。DP83TG720 是与 TI 的 100BASE-T1 PHY 兼容的正面印刷板，可通过单板实现两种速度的设计可扩展性。该器件包含诊断工具套件，可提供广泛的实时监测工具、调试工具和测试模式。该工具套件中包含首款集成式静电放电 (ESD) 监控工具。它能够对 xMII 和 MDI 上的 ESD 事件进行计数，并且能够通过使用可编程中断提供实时监控。除此之外，DP83TG720R-Q1 还包括数据生成器和校验器工具，能够生成可定制的 MAC 数据包并完成传入数据包错误校验。因而可在不依靠 MAC 的情况下完成系统级数据路径测试/优化。

器件信息
器件型号封装(1)封装尺寸（标称值）
DP83TG720R-Q1VQFN (36)6.00mm × 6.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

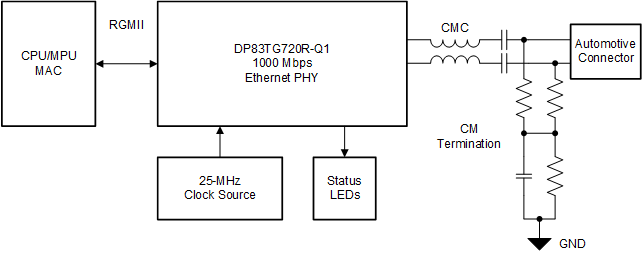

GUID-C7F79AEE-201B-4CD1-9CAC-894C6FBF9810-low.gif图 3-1 简化版原理图
