6.5.2.1 F/S 模式协议

以下步骤说明了 F/S 模式下的完整事务。

  1. 控制器通过产生启动条件来启动数据传输。图 6-21 显示，启动条件是当 SCL 为高电平时在 SDA 线上发生从高到低的转换。所有与 I2C 兼容的器件都会识别启动条件。
  2. 控制器随后产生 SCL 脉冲，并在 SDA 线上发送 7 位地址和读取/写入方向位 (R/W)。在所有传输期间，控制器确保数据有效。图 6-22 显示，有效数据条件要求 SDA 线在时钟脉冲的整个高电平期间保持稳定。所有器件都识别控制器发送的地址，并将其与相应内部固定地址进行比较。只有具有匹配地址的目标器件才会通过在第 9 个 SCL 周期的整个高电平期间拉低 SDA 线来生成确认（另请参阅图 6-20）。当控制器检测到此确认时，则表示与目标的通信链路已建立。
  3. 控制器产生更多的 SCL 周期，以便向目标器件发送（R/W 位为 0）数据或接收（R/W 位为 1）数据。在任一种情况下，接收器都必须确认发送器发送的数据。因此，确认信号可由控制器或目标器件生成，具体取决于哪一方是接收器。9 位有效数据序列包含 8 个数据位和 1 个确认位，并可根据需要继续。
  4. 图 6-21 显示，为指示数据传输结束，控制器通过在 SCL 线处于高电平期间将 SDA 线从低电平拉至高电平来产生停止条件。此操作将释放总线并停止与寻址的目标器件之间的通信链路。所有与 I2C 兼容的器件都会识别停止条件。在收到停止条件后，将释放总线，然后所有目标器件等待启动条件，接着是匹配的地址。
DAC63202W 启动和停止条件图 6-21 启动和停止条件

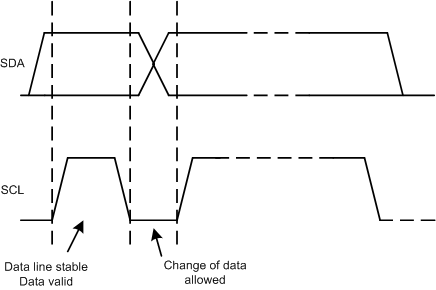

DAC63202W 在 I2C 总线上的位传输图 6-22 在 I2C 总线上的位传输
