ZHCSDO3C August   2014  – December 2016

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Device Comparison Table
  6. 6 Pin Configuration and Functions
  7. 7 Specifications
    1. 7.1 Absolute Maximum Ratings
    2. 7.2 ESD Ratings
    3. 7.3 Recommended Operating Conditions
    4. 7.4 Thermal Information
    5. 7.5 Electrical Characteristics
    6. 7.6 Timing Requirements
    7. 7.7 Typical Characteristics
  8. 8 Detailed Description
    1. 8.1 Overview
    2. 8.2 Functional Block Diagram
    3. 8.3 Feature Description
      1. 8.3.1  Battery Only
      2. 8.3.2  Adapter Detect and ACOK Output
        1. 8.3.2.1 Adapter Overvoltage (ACOVP)
      3. 8.3.3  System Power Selection
      4. 8.3.4  System Power Up
        1. 8.3.4.1 Dynamic Power Management (IDPM) and Supplement Mode
        2. 8.3.4.2 Minimum System Voltage Regulation and LDO Mode
      5. 8.3.5  Current and Power Monitor
        1. 8.3.5.1 High Accuracy Current Sense Amplifier (IADP and IBAT)
        2. 8.3.5.2 High Accuracey Power Sense Amplifier (PMON)
      6. 8.3.6  Processor Hot Indication for CPU Throttling
      7. 8.3.7  Converter Operation
        1. 8.3.7.1 Continuous Conduction Mode (CCM)
        2. 8.3.7.2 Discontinuous Conduction Mode (DCM)
        3. 8.3.7.3 PFM Mode
        4. 8.3.7.4 Switching Frequency Adjust
      8. 8.3.8  Learn Mode
      9. 8.3.9  Charger Timeout
      10. 8.3.10 Device Protection Features
        1. 8.3.10.1 Input Overcurrent Protection (ACOC)
        2. 8.3.10.2 Converter Overcurrent Protection
        3. 8.3.10.3 Battery Overvoltage Protection (BATOVP)
        4. 8.3.10.4 System Overvoltage Protection (SYSOVP)
        5. 8.3.10.5 Thermal Shutdown Protection (TSHUT)
    4. 8.4 Device Functional Modes
      1. 8.4.1 Battery Charging
      2. 8.4.2 System Voltage Regulation with Narrow VDC Architecture
    5. 8.5 Programming
      1. 8.5.1 SMBus Interface
        1. 8.5.1.1 SMBus Write-Word and Read-Word Protocols
        2. 8.5.1.2 Timing Diagrams
      2. 8.5.2 I2C Serial Interface
        1. 8.5.2.1 Data Validity
        2. 8.5.2.2 START and STOP Conditions
        3. 8.5.2.3 Byte Format
        4. 8.5.2.4 Acknowledge (ACK) and Not Acknowledge (NACK)
        5. 8.5.2.5 Slave Address and Data Direction Bit
        6. 8.5.2.6 Single Read and Write
        7. 8.5.2.7 Multi-Read and Multi-Write
    6. 8.6 Register Maps
      1. 8.6.1 ChargeOption0 Register
      2. 8.6.2 ChargeOption1 Register
      3. 8.6.3 ChargeOption2 Register
      4. 8.6.4 ProchotOption0 Register
      5. 8.6.5 ProchotOption1 Register
      6. 8.6.6 Setting the Charge Current
      7. 8.6.7 Setting the Maximum Charge Voltage
      8. 8.6.8 Setting the Minimum Charge Voltage
      9. 8.6.9 Setting Input Current
  9. 9 Application and Implementation
    1. 9.1 Application Information
    2. 9.2 Typical Application, bq24770
      1. 9.2.1 Design Requirements
      2. 9.2.2 Detailed Design Procedure
        1. 9.2.2.1 Reverse Input Voltage Protection
        2. 9.2.2.2 Inductor Selection
        3. 9.2.2.3 Input Capacitor
        4. 9.2.2.4 Output Capacitor
        5. 9.2.2.5 Power MOSFETs Selection
        6. 9.2.2.6 Input Filter Design
      3. 9.2.3 Application Curves
      4. 9.2.4 Typical Application, bq24773
        1. 9.2.4.1 Design Requirements
        2. 9.2.4.2 Detailed Design Procedure
        3. 9.2.4.3 Application Curves
  10. 10Power Supply Recommendations
  11. 11Layout
    1. 11.1 Layout Guidelines
    2. 11.2 Layout Example
      1. 11.2.1 Layout Consideration of Current Path
      2. 11.2.2 Layout Consideration of Short Circuit Protection
  12. 12器件和文档支持
    1. 12.1 相关链接
    2. 12.2 接收文档更新通知
    3. 12.3 社区资源
    4. 12.4 商标
    5. 12.5 静电放电警告
    6. 12.6 Glossary
  13. 13机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 主机控制的 NVDC-1 1-4 节电池充电控制器，输入电压范围为 4.5-24V
    • 支持 SMBus (bq24770) 和 I2C (bq24773)
    • 无电池或电池深度放电的情况下支持系统即时启动操作
    • 可在适配器满载时进入补充模式，支持同步 BATFET 控制
  • 100μs 超快速输入电流 DPM
  • 20mA 负载条件下，兼具 600μA 的超低静态电流和 >80% 的高脉冲频率调制 (PFM) 轻负载效率，符合 Energy Star 和 ERP Lot6 标准。
  • 高精度电源/电流监视器，可限制 CPU 的运行速度
    • 全面的 PROCHOT 配置
    • 输入和电池电流监视器 (IADP/IBAT)
    • 系统功率监视器 (PMON)
  • 可编程输入电流限制、充电电压、充电电流和最小系统电压调节
    • ±0.5% 充电电压（16mV/步长）
    • ±2% 输入/充电电流（64mA/步长）
    • ±2% 40x 输入/16x 放电/20x 充电电流监视器
  • 支持电池 LEARN（学习）功能
  • 高集成度
    • N 沟道金属氧化物半导体 (NMOS) ACFET 和 RBFET 驱动器
    • P 沟道金属氧化物半导体 (PMOS) 电池场效应管 (FET) 栅极驱动器
    • 内部环路补偿
    • 独立比较器
    • 支持自动涓流充电，用于唤醒电量监测计
  • 600kHz 至 1.2MHz 的可编程开关频率

2 应用

  • 超极本、笔记本、可拆卸平板电脑和常规平板电脑
  • 手持式终端
  • 工业、医疗、便携式设备

3 说明

bq2477x 是一款高效同步的 NVDC-1 电池充电控制器，所含元件数较少，适用于空间受限的多化合物电池充电 解决方案。

电源路径管理可将系统电压稳定在电池电压，但不会低于最小系统电压（可编程）。借助该功能，即使在电池完全放电或被移除的情况下，系统也能够保持运行。凭借电源路径管理，电池可为系统提供补充电流，避免输入电源发生过载。

bq2477x 可为 N 沟道 ACFET 和反向阻断 FET 提供驱动器和电源路径管理。该器件还提供了相应的驱动器以控制外部 P 沟道电池 FET 的 NVDC 操作。它还能够驱动开关稳压器的高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET)。

bq2477x 可监视适配器电流 (IADP)、电池充电/放电电流 (IBAT) 以及系统功率 (PMON)。该器件还具有可灵活编程的 PROCHOT 输出，可根据需要直接控制 CPU 降低其运行速度。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
bq24770 WQFN（28 引脚） 4.00mm x 4.00mm2
bq24773
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

空格

空白

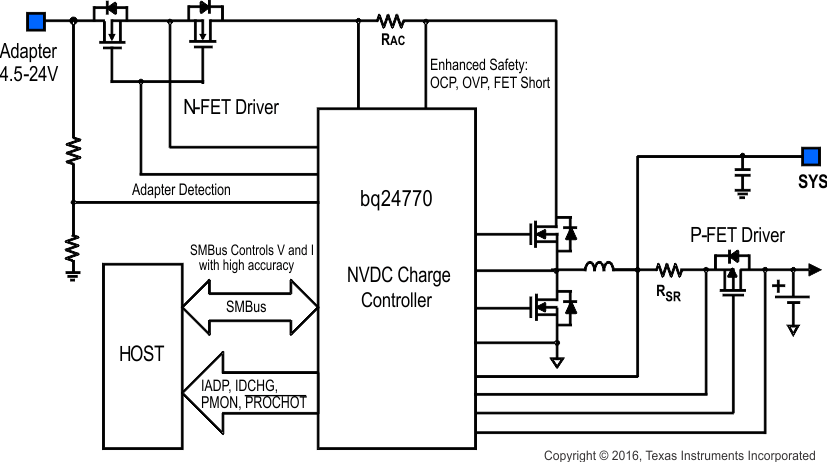

简化电路原理图

bq24770 bq24773 FP_schematic_slusc03.gif

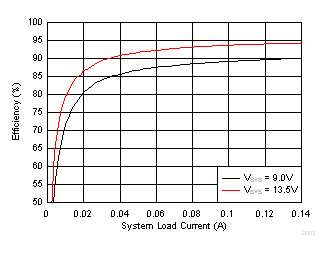

轻负载效率 (VIN = 19.5V)

bq24770 bq24773 D003_SLUSC03.gif
