1 特性

  • 输入电压范围：2.7V 至 6.5V
  • 超低 IQ：1μA
  • 反向电流保护
  • 低 ISHDN：150nA
  • 支持 200mA 峰值输出
  • 低压降：50mA 时为 245mV
  • 在温度范围内精度为 2%
  • 可提供固定输出电压：1.2V 至 5V
  • 热关断及过流保护
  • 封装：小外形尺寸晶体管 (SOT)-23-5 封装、晶圆级小外形无引线 (WSON)

2 应用

  • 智能手机和平板电脑
  • 便携式和电池供电类应用
  • 摄像机模块
  • 机顶盒
  • 可穿戴产品
  • 固态硬盘
  • 医疗设备

3 说明

TPS706 系列线性稳压器是针对功耗敏感型应用而设计的超低静态电流器件。 一个精密带隙和误差放大器在温度范围内的精度为 2%。 只有 1µA 的静态电流使得此器件成为由电池供电、要求非常小闲置状态功率耗散的常开系统的理想解决方案。 该系列器件还具有热关断、电流限制和反向电流保护功能，提升了器件安全性。

通过将 EN 引脚拉为低电平，可将该系列稳压器置于关断模式。 这个模式的关断电流低至 150nA（典型值）。

TPS706 系列采用 WSON-6 和 SOT-23-5 封装。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS706 SOT-23 (5) 2.90mm x 1.60mm
WSON (6) 2.00mm x 2.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

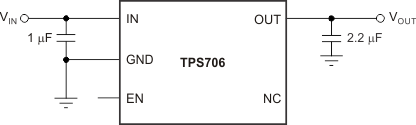

典型应用电路

TPS706 alt_sbvs245.gif

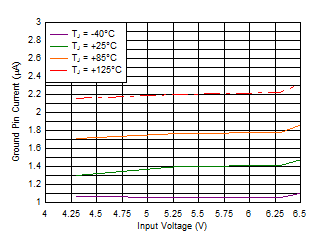

接地电流与 VIN 和温度间的关系

TPS706 D014_SBVS245.gif
