ZHCSEM7 December   2015 TPS2559-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Device Comparison Table
  6. 6 Pin Configuration and Functions
  7. 7 Specifications
    1. 7.1 Absolute Maximum Ratings
    2. 7.2 ESD Ratings
    3. 7.3 Recommended Operating Conditions
    4. 7.4 Thermal Information
    5. 7.5 Electrical Characteristics
    6. 7.6 Timing Requirements
    7. 7.7 Typical Characteristics
  8. 8 Parameter Measurement Information
  9. 9 Detailed Description
    1. 9.1 Overview
    2. 9.2 Functional Block Diagram
    3. 9.3 Feature Description
      1. 9.3.1 Thermal Sense
      2. 9.3.2 Overcurrent Protection
      3. 9.3.3 FAULT Response
    4. 9.4 Device Functional Modes
      1. 9.4.1 Operation with VIN Undervoltage Lockout (UVLO) Control
      2. 9.4.2 Operation with EN Control
  10. 10Application and Implementation
    1. 10.1 Application Information
    2. 10.2 Typical Application
      1. 10.2.1 Design Requirements
      2. 10.2.2 Detailed Design Procedure
        1. 10.2.2.1 Step by Step Design Procedure
        2. 10.2.2.2 Input and Output Capacitance
        3. 10.2.2.3 Programming the Current-Limit Threshold
        4. 10.2.2.4 Design Above a Minimum Current Limit
        5. 10.2.2.5 Design Below a Maximum Current Limit
        6. 10.2.2.6 Accounting for Resistor Tolerance
        7. 10.2.2.7 Power Dissipation and Junction Temperature
        8. 10.2.2.8 Auto-Retry
        9. 10.2.2.9 Two-level Current-limit
      3. 10.2.3 Application Curves
  11. 11Power Supply Recommendations
  12. 12Layout
    1. 12.1 Layout Guidelines
    2. 12.2 Layout Example
  13. 13器件和文档支持
    1. 13.1 社区资源
    2. 13.2 商标
    3. 13.3 静电放电警告
    4. 13.4 Glossary
  14. 14机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 适用于汽车电子 应用 具有符合 AEC-Q100 标准的下列结果：
    • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
    • 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 2.5V 至 6.5V 工作电压范围
  • 1.2 至 4.7A 的可调节电流 I(LIMIT)（4.7A 时的限流精度为 ±4.7%）
  • 3.5µs 短路关断响应时间（典型值）
  • 13mΩ 高侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 2μA 最大待机电源电流
  • 内置软启动
  • 禁用时提供反向电流阻断
  • 8kV/15kV 系统级静电放电 (ESD) 能力
  • 具有可湿性侧面的 10 引脚小外形尺寸无引线 (3mm × 3mm) 封装

2 应用

  • 汽车类 USB 端口/集线器
  • 汽车类内部负载开关

3 说明

TPS2559-Q1 配电开关专门用于 需要低电阻、高精度限流开关或使用高容性负载 的应用。TPS2559-Q1 最高可提供 5.5A 的持续负载电流，通过单个接地电阻即可实现精确限流。当输出负载超出限流阈值时，可通过切换至恒流模式使输出电流保持在一个安全的级别。过载事件期间，输出电流被限制在由 R(ILIM) 设定的级别。如果出现持续过载，TPS2559-Q1 将进入热关断模式，从而避免自身发生损坏。

对电源开关的上升和下降次数进行控制以最大程度降低接通或关断期间的电流冲击。在过流或过热情况下，FAULT 逻辑输出被置为低电平。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS2559-Q1 超薄小外形尺寸无引线 (VSON) (10) 3.00mm x 3.00mm
  1. 要了解所有可用封装，请见数据表末尾的可订购产品附录。

LP38690 的

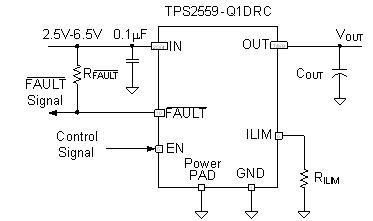

TPS2559-Q1 simple_schematic_slvsd03.gif
