1 特性

  • 无反向电流(无寄生二极管)的双输入、单输出金属氧化物半导体场效应晶体管 (MOSFET) 开关
  • IN1:250mΩ,500mA N 通道;18µA 电源电流
  • IN2:1.3mΩ,100mA P 通道;0.75µA 电源电流(VAUX 模式)
  • 高级开关控制逻辑
  • CMOS 和 TTL 兼容使能输入
  • 受控上升、下降和转换时间
  • 2.7V 至 5.5V 的工作范围
  • 小外形尺寸晶体管 (SOT)-23-5 封装
  • 2kV 人体模型,750V 充电器件模型,200V 机器模型静电放电 (ESD) 保护
  • 支持国防、航天和医疗应用
    • 受控基线
    • 同一组装和测试场所
    • 同一制造场所
    • 支持军用(-55°C 至 125°C)温度范围
    • 延长的产品生命周期
    • 延长的产品变更通知
    • 产品可追溯性

2 应用范围

  • 笔记本和台式机
  • 手机、掌上电脑和个人数字助理 (PDA)
  • 电池管理

3 说明

TPS2105 是一款双输入、单输出电源开关,此开关设计用于在两个独立电源之间转换时提供不间断输出电压。 两个器件都包含具有单个输出的 N 通道 (250mΩ) 和 P 通道 (1.3Ω) MOSFET。 P 通道 MOSFET (IN2) 与辅助电源一同使用,这些辅助电源为待机模式传送较低电流。 N 通道 MOSFET (IN1) 与主电源一同使用,此电源提供正常运行所需的较高电流。 当电源稳压和系统压降十分关键时,低导通电阻使得 N 通道成为较高主电源电流的理想通路。 当使用 P 通道 MOSFET 时,静态电流被减少至 0.75µA,以减少对待机电源的需求。 TPS2105 中的 MOSFET 无常见于离散 MOSFET 中的寄生二极管,从而防止在开关关闭时的回流电流。

器件信息(1)

订货编号 封装 封装尺寸(标称值)
TPS2105MDBVREP SOT-23 (5) 2.90mm x 1.60mm
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

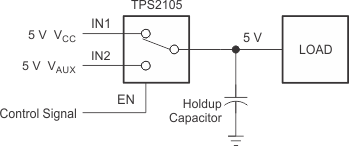

简化电路原理图
