1 特性

  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 1.65 V 至 5.5 V 的工作电源电压范围
  • 可耐受 5V 电压的 I/O 端口
  • 400kHz 快速 I2C 总线
  • 3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
  • 输入和输出配置寄存器
  • 极性反转寄存器
  • 内部加电复位
  • 待机流耗较低
  • 所用通道在加电时被配置为输入
  • 加电时无毛刺脉冲
  • SCL/SDA 输入端上的噪声滤波器
  • 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
  • 锁断性能超过 100mA （符合 JESD 78 Class II 规范的要求）
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求
    • 2000V 人体模型 (A114-A)
    • 1000V 组件充电模式 (C101)

2 应用范围

  • 服务器
  • 路由器（电信交换设备）
  • 个人计算机
  • 个人电子产品（例如：游戏机）
  • 工业自动化
  • 采用 GPIO 受限处理器的产品

3 说明

TCA9554A 是一款 16 引脚器件，可为两线双向 I2C 总线（或 SMBus）协议提供 8 位通用并行输入/输出 (I/O) 扩展。该器件的工作电源电压范围为 1.65V 至 5.5V。器件支持 100kHz（标准模式）和 400kHz（快速模式）两种时钟频率。当开关、传感器、按钮、LED、风扇以及其他相似器件需要额外的 I/O 时，I/O 扩展器（如 TCA9554A）可提供简单解决方案。

当 输入 状态发生变化时，TCA9554A 可在 INT 引脚上生成中断。硬件可选地址引脚 A0、A1 和 A2 最多允许 8 个 TCA9554A 器件位于同一 I2C 总线上。该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态 。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TCA9554A TSSOP (16) 5.00mm x 4.40mm
SSOP (16) 4.90mm × 3.90mm
SSOP (16) 6.20mm x 5.30mm
SOIC (16) 7.50mm x 10.30mm
  1. 如需了解所有可用封装，请见数据表末尾的可订购产品附录。

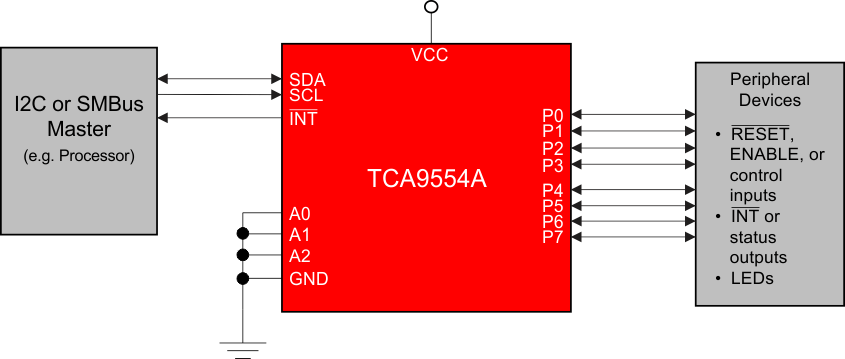

简化框图

TCA9554A simp_sch_SCPS196.gif
