1 特性

  • 符合汽车应用 要求
  • 符合 AEC-Q100 标准，其中包括以下内容：
    - 器件温度等级 1：-40°C 至 125°C 的环境工作温度范围
    - 器件 HBM ESD 分类等级 H1C
    - 器件 CDM ESD 分类等级 C4A
  • 4V 至 36V 输入范围
  • 1A 持续输出电流
  • 集成同步整流
  • 电流模式控制
  • 最短导通时间：60ns
  • 内置补偿功能，便于使用
  • 400kHz 开关频率，支持 PFM 模式
  • 与外部时钟频率同步
  • 无负载条件下的静态电流为 75µA
  • 针对预偏置负载的软启动
  • 支持高占空比运行
  • 具有断续模式的输出短路保护
  • 8 引脚 HSOIC PowerPAD™的封装选项：8 引脚 HSOIC 和 12 引脚 WSON
  • 使用 LMR23610-Q1 并借助 WEBENCH® 电源设计器创建定制设计

2 应用

  • 汽车电池稳压
  • 工业用电源
  • 电信和数据通信系统
  • 通用宽 VIN 稳压

    • 空白

3 说明

LMR23610-Q1 SIMPLE SWITCHER®是一款易于使用的 36V、1A 同步降压转换器。该器件具有 4V 到 36V 的宽输入电压范围， 适用于 从工业到汽车各类应用中非稳压电源的电源调节。该器件采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。其静态电流低至 75µA，因此适用于电池供电类系统。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。这样还能够以最大限度减少外部元件数。扩展系列产品能够以引脚到引脚兼容封装提供 1.5A (LMR23615-Q1)、2.5A (LMR23625-Q1) 和 3A (LMR23630-Q1) 负载电流选项，实现简单、优化的 PCB 布局。精密使能输入简化了稳压器控制和系统电源排序。保护 功能 包括逐周期限流和断续模式短路保护，以及功耗超量情况下的热关断保护。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LMR23610AQDDARQ1 HSOIC (8) 4.9mm x 3.9mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

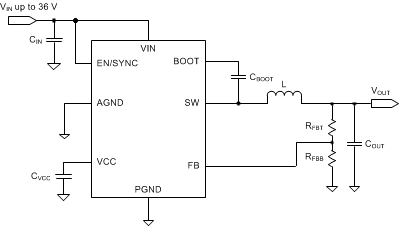

简化电路原理图

LMR23610-Q1 old_simplified_schematic_snvsah2.gif

效率与负载间的关系，VIN = 12V

LMR23610-Q1 D000_page_1_efficiency_v_current_SNVSAH3.gif
