1 特性

  • 输入电压：2.8V 至 5.5V
  • 兼容高级应用 处理器和现场可编程门阵列 (FPGA)
  • 两个低压差线性稳压器 (LDO)，用于为内部处理器的运行和 I/O 供电
  • 精密的内部基准电压
  • 热过载保护
  • 电流过载保护
  • 针对 Buck1 和 Buck2 提供外部上电复位功能
  • 配有欠压闭锁检测器，用于监视输入电源电压
  • 降压直流/直流转换器（Buck）
    • 1.5A 输出电流
    • VOUT 范围：
    • Buck1：1.5A 时为 0.8V 至 2V
    • Buck2：1.5A 时为 1V 至 3.3V
    • 效率高达 96%
    • FB 电压精度为 ±3%
    • 2MHz 脉冲宽度调制 (PWM) 开关频率
    • 低负载条件下从 PWM 模式自动切换到脉冲频率调制 (PFM) 模式
    • 自动软启动
  • 线性稳压器 (LDO)
    • VOUT 为 1V 至 3.5V
    • FB 电压精度为 ±3%
    • 300mA 输出电流
    • 25mV 压降（典型值）

2 应用

  • 内核数字电源
  • 应用 处理器
  • 外设 I/O 电源
  • 数字收音机
  • 机器人驱动器
  • 图像传输模块
  • 低功耗数字 电感式触控不锈钢键盘参考设计

3 说明

LM26480 是 多功能电源管理单元 (PMU)，针对低功耗数字应用进行了优化 。此器件集成了两个高效的 1.5A 降压直流/直流转换器和两个 300mA 线性稳压器。直流/直流降压转换器提供的典型效率为 96%，可实现最低功耗。该器件可提供 软启动、欠压锁定、电流过载保护、热过载保护功能，还具有内部开通复位 (POR) 电路，可监控降压转换器 1 和 2 上的输出电压电平。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
LM26480 WQFN (24) 4.00mm x 4.00mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

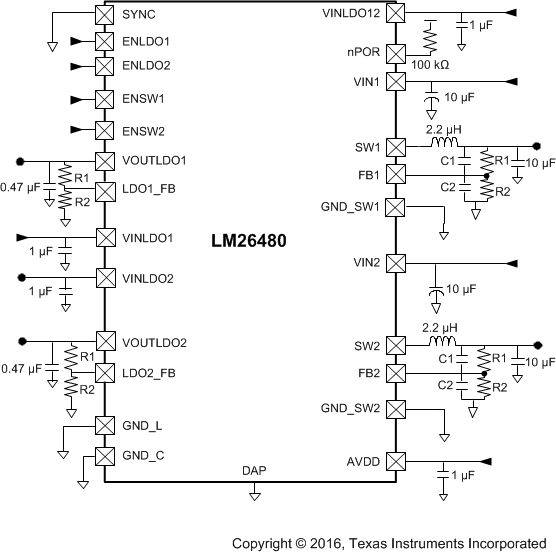

简化原理图

LM26480 typapp_snvs543.gif

4 修订历史记录

Changes from M Revision (December 2016) to N Revision

  • Deleted the maximum lead temperature (soldering) from the Absolute Maximum Ratings tableGo
  • Changed the PBUCK1 and PBUCK2 equations in the Junction Temperature sectionGo
  • Changed 静电放电注意事项 声明Go

Changes from L Revision (June 2016) to M Revision

  • Changed 产品说明书的标题；将内容添加到说明部分中的第二句）Go
  • Deleted SQ-BF option from Table 1 Go

Changes from K Revision (January 2015) to L Revision

  • Added 其他条目到应用 Go
  • Changed "θn" to "eN" as symbol for supply output noise in Low Dropout Regulators EC tableGo

Changes from J Revision (October 2014) to K Revision

  • Changed Handling Ratings table to ESD Ratings table Go
  • Added full Thermal Information values.Go
  • Added additional paragraph to Functional Description subsection to describe enable signal.Go

Changes from I Revision (May 2013) to J Revision

  • Added 器件信息表，ESD 额定值表，特性 描述，器件功能模式，应用和实施，电源相关建议，布局，器件和文档支持以及机械、封装和可订购信息部分；已将一些曲线移至应用曲线部分。Go
