特性

  • 信号传输速率:50Mbps(5V 电源供电时)
  • 在默认模式下,输出为低电平
  • 输入引脚上的集成噪声滤波器
  • 低功耗:典型值为每通道 ICC
    • 1Mbps 时为 1.8mA,25Mbps 时为 3.9mA(5V 电源供电时)
    • 1Mbps 时为 1.4mA,25Mbps 时为 2.6mA(3.3V 电源供电时)
  • 低传播延迟:典型值为 20ns(5V 电源供电时)
  • 通道到通道输出偏斜:最大值为 2ns
  • 3.3V 和 5V 电平转换
  • 宽 TA 额定范围:-40°C 至 125°C
  • 60KV/μs 瞬态抗扰度,典型值(5V 电源供电时)
  • 低辐射
  • 隔离隔栅寿命:> 25 年
  • 工作电压范围为 2.7V 至 5.5V
  • 窄体 SOIC-8 封装
  • 安全及监管认证
    • 符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准的 4242VPK 隔离
    • 符合 UL 1577 标准且长达 1 分钟的 2.5KVRMS 隔离
    • CSA 组件验收通知 5A、IEC 60950-1 和 IEC 61010-1 终端设备标准
    • GB4943.1-2011 CQC 认证

应用

  • 在下列应用中的光电耦合器替代产品:
    • 工业用 FieldBus
      • ProfiBus
      • ModBus
      • DeviceNet™数据总线
    • 伺服控制接口
    • 电机控制
    • 电源
    • 电池组

说明

ISO7420FCC 提供符合 UL 标准的长达 1 分钟的高达 2500VRMS电流隔离,以及符合 VDE 标准的 4242VPK。这个器件有两个隔离通道。每个通道有一个逻辑输入和输出缓冲器,这两个器件由一个二氧化硅 (SiO2) 绝缘隔栅进行分离。与隔离式电源一起使用,这个器件可防止数据总线或者其它电路上的噪音电流进入本地接地,并且干扰或损坏敏感电路。后缀 F 表示在失效防护条件下的低输出选项(参阅表2)。该器件具有集成噪声滤波器,可适用于严苛环境,在这种环境下,短噪声脉冲可能会出现在器件输入引脚上。

ISO7420FCC 具有晶体管-晶体管逻辑电路 (TTL) 输入阈值,工作电压范围为 2.7V 至 5.5V。通过 2.7V 或 3.3V 电源供电时,所有输入均可耐受 5V 电压。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
ISO7420FCC SOIC (8) 4.90mm x 3.91mm
  1. 如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。

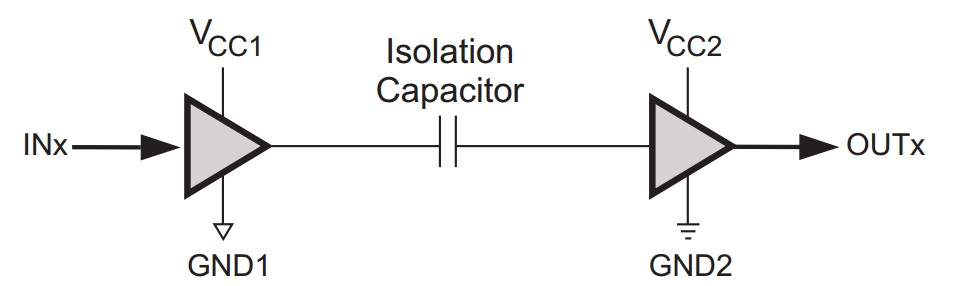

简化电路原理图

ISO7420FCC keygraphic1.png
