ZHCSFT5 December 2016 FPC401
PRODUCTION DATA.
1 特性
- 支持跨四个端口进行控制信号管理和 I2C 聚合
- 结合多个 FPC401 可通过一个主机接口控制 56 个端口
- 无需使用分立式 I2C 多路复用器、LED 驱动器和高引脚计数现场可编程门阵列 (FPGA)/复杂可编程逻辑器件 (CPLD) 控制器件
- 通过处理接近端口的全部低速控制信号来降低 PCB 布线复杂性
- 可选 I2C（高达 1MHz）或 SPI（高达 10MHz）主机控制接口
- 从模块中自动预取用户指定的重要数据
- 单端口和多端口读/写延迟短：SPI 模式 <50µs，I2C 模式 <400µs
- 广播模式允许对所有 FPC401 控制器的全部端口同步执行写操作
- 用于指示端口状态的高级 LED 特性， 包括可编程闪烁和调光
- 可定制中断事件
- 单独的主机侧 I/O 电压：1.8V 至 3.3V
- 采用小型四方扁平无引线 (QFN) 封装，能够放置在 PCB 底部的端口下方
2 应用
- ToR/聚合/核心交换机和路由器 SFP+/QSFP+ 端口控制
- SAS 外部电缆管理接口控制
- 视频交换机和路由器 SFP+/QSFP+ 端口控制
3 说明
FPC401 四端口控制器用作低速信号聚合器，适用于 SFP+、QSFP+ 和 SAS 等通用端口类型。FPC401 能够跨四个端口聚合所有低速控制和 I2C 信号，并为主机提供了一个方便使用的管理接口（I2C 或 SPI）。对于高端口数 应用 来说，可以搭配使用多个 FPC401，而且同样能够为主机提供一个公共控制接口。FPC401 所采用的设计允许放置在 PCB 底部的压合连接器下，这样方便布线。凭借这种本地控制端口低速信号的方法，可以使用 IO 数更少的控制器件（FPGA、CPLD、MCU）并减少布线层拥塞，从而降低系统物料清单 (BOM) 成本。
器件信息(1)
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| FPC401 | QFN (56) | 5.00mm x 11.00mm |
- 要了解所有可用封装，请见数据表末尾的可订购产品附录。

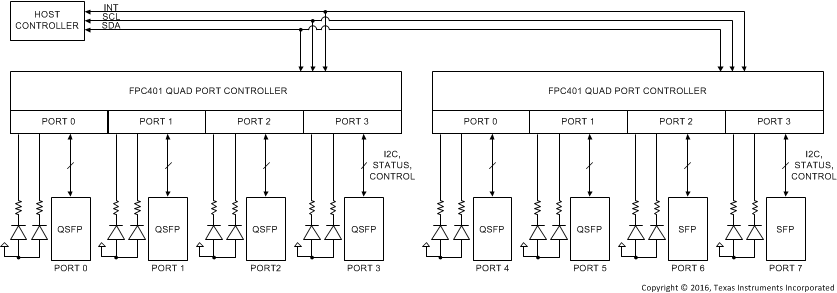

简化框图
