1 特性

  • H 桥电机驱动器
    • 驱动一个直流电机、一个步进电机的绕组或其他负载
  • 6.5V 至 45V 宽工作电压范围
  • 565mΩ（典型值）RDS(on) (HS + LS)
  • 3.6A 峰值电流驱动能力
  • 脉宽调制 (PWM) 控制接口
  • 集成电流调节功能
  • 低功耗休眠模式
  • 故障状态输出引脚
  • 小型封装尺寸
    • 8 引脚 HSOP 封装，带有 PowerPAD™
    • 4.9mm × 6mm
  • 集成保护 功能
    • VM 欠压闭锁 (UVLO)
    • 过流保护 (OCP)
    • 热关断 (TSD)
    • 故障报告 (nFAULT)
    • 自动故障恢复

2 应用范围

  • 打印机
  • 电器
  • 工业设备
  • 其他机电 应用

3 说明

DRV8872 器件是一款刷式直流 (BDC) 电机驱动器，适用于打印机、电器、工业设备和其他小型机器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成，能够以高达 3.6A 的峰值电流执行双向电机控制。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。

DRV8872 器件 具备 集成电流调节功能。该功能基于内部基准电压以及 ISEN 引脚电压（与流经外部感测电阻的电机电流成正比）。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。

该器件针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和热关断 (TSD)。通过将 nFAULT 输出拉为低电平来报告故障。故障排除后，器件自动恢复正常状态。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
DRV8872 HSOP (8) 4.90mm x 6.00mm
  1. 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

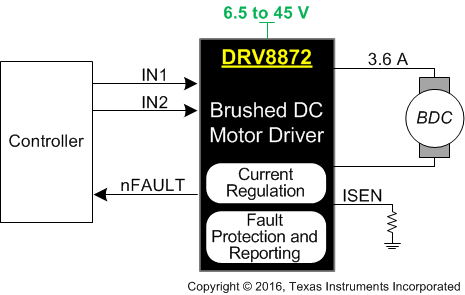

简化电路原理图

DRV8872 sch_simplified_LVSCZ0.gif

H 桥状态

DRV8872 fad_gr_lvscy8.png
