1 特性

  • 超低导通电阻
  • 低 Qg 和 Qgd
  • 1mm x 1mm 小尺寸封装
  • 低高度(高度为 0.62mm)
  • 无铅
  • 符合 RoHS 环保标准
  • 无卤素

2 应用范围

  • 电池管理
  • 负载开关
  • 电池保护

3 说明

这款 14.6mΩ、12V N 通道器件设计用于在超薄且具有出色散热特性的 1mm × 1mm 小外形封装内提供最低的导通电阻和栅极电荷。

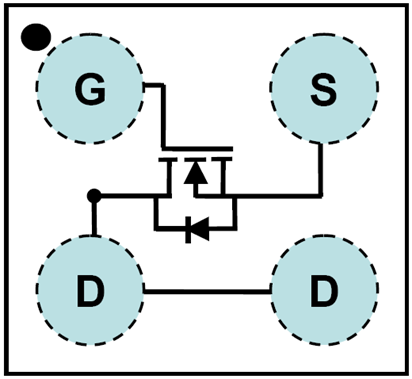

顶视图

CSD13302W IO.png

产品概要

TA = 25°C 典型值 单位
VDS 漏源电压 12 V
Qg 栅极电荷总量 (4.5V) 6.0 nC
Qgd 栅极电荷(栅极到漏极) 2.1 nC
RDS(on) 漏源
导通电阻
VGS = 2.5V 21.2
VGS = 4.5V 14.6
VGS(th) 阈值电压 1.0 V

订购信息(1)

器件 数量 介质 封装 出货
CSD13302W 3000 7 英寸卷带 1.0mm × 1.0mm 晶圆级封装 卷带封装
CSD13302WT 250 7 英寸卷带
  1. 要了解所有可用封装,请见数据表末尾的可订购产品附录。

最大绝对额定值

TA = 25°C 单位
VDS 漏源电压 12 V
VGS 栅源电压 ±10 V
ID 持续漏极电流 (1) 1.6 A
IDM 脉冲漏极电流 (2) 29 A
PD 功耗(3) 1.8 W
TJ
Tstg
运行结温和
储存温度范围
-55 至 150 °C
  1. 器件在 105ºC 温度下运行
  2. RθJA = 170°C/W(覆铜面积最小时的典型值),脉宽 ≤ 100μs,占空比 ≤ 1%
  3. RθJA = 70°C/W(覆铜面积最大时的典型值)

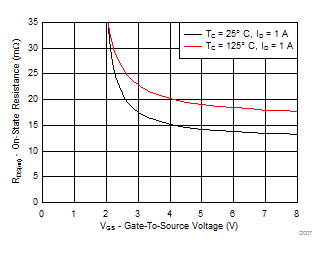

RDS(on) 与 VGS 间的关系

CSD13302W D007_SLPS534.gif

栅极电荷

CSD13302W D004_SLPS534_FP_r2.gif
