1 特性

  • 具有七个模拟输入的 10 位模数转换器 (ADC)
  • 风扇转速监控输入
  • 输入范围/分辨率：
    • 默认值：2.56V/2.5mV
    • 可编程：VDD/6mV
  • 机箱入侵检测输入
  • 中断报警：
    • 上限
    • 下限值
  • 外部温度传感器的中断状态寄存器输入
  • 关断模式
  • 可编程 RST_OUT/OS
  • 与 LM96080 和 LM80 引脚兼容
  • 封装：24 引脚薄型小外形尺寸 (TSSOP)

2 应用

  • 通信设备
  • 服务器
  • 工业用和医疗用设备
  • 存储区域网络
  • 机顶盒
  • 测试和测量仪器

3 说明

AMC80 是一款系统硬件监控和控制电路，其中包括一个七通道 10 位模数转换器 (ADC)、两个可编程风扇转速监控器和一个双线制接口。AMC80 还具有可编程上限值及下限值报警功能。当超出编程设定的限值后，该报警即启动。

AMC80 可与线性温度传感器和数字温度传感器相连。凭借 2.5mV 最低有效位 (LSB) 和 2.56V 输入范围，该器件可接收线性传感器（例如 TMP20）的输入。BTI 引脚用作数字传感器（例如 TMP75）的输入。AMC80 可由电压介于 3V 至 5.5V 范围内的电源供电运行，其电源电流较低并可通过双线制接口配置，因此适用于各类 集成电机驱动器解决方案。。

AMC80 采用 24 引脚 TSSOP 封装，可在 –40°C 至 +125°C 的温度范围内完全额定运行。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
AMC80 TSSOP (24) 7.80mm × 4.40mm
  1. 要了解所有可用封装，请参见数据表末尾的封装选项附录。

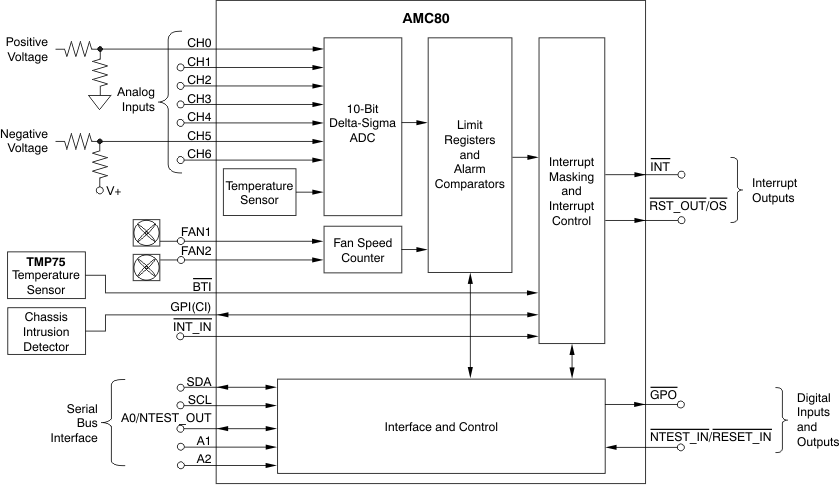

简化电路原理图

AMC80 fbd_bos559.gif
