ZHCSBR7C August   2013  – June 2017 TPS65000-Q1

PRODUCTION DATA.

  1. 1 特性
  2. 2 应用
  3. 3 说明
  4. 4 修订历史记录
  5. 5 Pin Configuration and Functions
  6. 6 Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 Switching Characteristics
    7. 6.7 Typical Characteristics
  7. 7 Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
      1. 7.3.1 Step-Down Converter
      2. 7.3.2 Soft Start
      3. 7.3.3 Linear Regulators
      4. 7.3.4 Oscillator and Spread-Spectrum Clock Generation
      5. 7.3.5 Power Good
    4. 7.4 Device Functional Modes
  8. 8 Application and Implementation
    1. 8.1 Application Information
    2. 8.2 Typical Application
      1. 8.2.1 Design Requirements
      2. 8.2.2 Detailed Design Procedure
        1. 8.2.2.1 Output Filter Design (Inductor and Output Capacitor)
          1. 8.2.2.1.1 Inductor Selection
          2. 8.2.2.1.2 Output Capacitor Selection
          3. 8.2.2.1.3 Input Capacitor Selection
      3. 8.2.3 Application Curves
  9. 9 Power Supply Recommendations
  10. 10Layout
    1. 10.1 Layout Guidelines
    2. 10.2 Layout Examples
  11. 11器件和文档支持
    1. 11.1 器件支持
      1. 11.1.1 Third-Party Products Disclaimer
    2. 11.2 文档支持
      1. 11.2.1 相关文档
    3. 11.3 接收文档更新通知
    4. 11.4 社区资源
    5. 11.5 商标
    6. 11.6 静电放电警告
    7. 11.7 Glossary
  12. 12机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 标准的下列结果：
    • 器件温度 2 级：
      环境工作温度范围为 –40°C 至 +105°C
    • 器件人体放电模式 (HBM) 静电防护 (ESD) 分类等级 H2
    • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 降压转换器：
    • VIN 范围从 2.3V 至 6V
    • 用于降低电磁干扰 (EMI) 的展频时钟 (SSC) 系列产品
    • 2.25MHz 固定频率运行
    • 600mA 输出电流
  • LDO：
    • VIN 范围从 1.6V 至 6V
    • 可调输出电压
    • 高达 300mA 输出电流
    • 独立电源输入和使能
  • 3 mm × 3 mm 16 引脚 WQFN

2 应用

  • 汽车摄像头模块
  • 汽车信息娱乐系统
  • 汽车仪表盘
  • 汽车传感器融合

3 说明

TPS65000-Q1 器件是一款应用于汽车的单片 电源管理集成电路 (IC)。这个器件包含一个带有两个低压降稳压器的单个降压转换器。为了在最大可能的负载电流范围内实现最大效率，这个降压转换器在轻负载时进入低功耗模式。对于低噪声 应用，该器件可通过 MODE 引脚强制进入固定频率 PWM。此降压转换器允许使用小型电感器和电容器，因此可实现较小的解决方案尺寸。电源正常状态输出可用于排序。LDO 可提供 300mA 的电流，且可在 1.6V 到 6V 的输入电压范围内工作，因此可从降压转换器提供。该降压转换器和 LDO 具有单独的电压输入和使能端，从而实现了设计和排序的灵活性。

TPS65000-Q1 采用 16 引脚无引线封装 (3mm x 3mm WQFN)。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS65000-Q1 WQFN (16) 3.00mm x 3.00mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

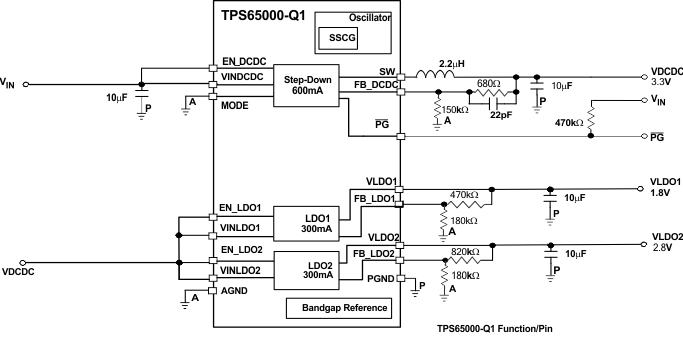

典型应用电路原理图

TPS65000-Q1 fp_app_cir_SLVSC45.gif
