1 特性

  • 集成了 26mΩ 和 19mΩ MOSFET
  • 分离电源轨：PVIN 上的电压范围为 1.6V 至 17V
  • 200kHz 至 1.6MHz 开关频率
  • 与外部时钟同步
  • 温度范围内实现0.8V±1% 电压基准
  • 低至 2µA 的关断静态电流
  • 单调启动至预偏置输出
  • -40°C 至 150°C 工作结温范围
  • 可调慢启动和电源排序
  • 针对欠压及过压的电源良好输出监控
  • 可调节输入欠压锁定
  • 若要查看 SWIFT™ 文档，请访问 http://www.ti.com.cn/swift
  • 结合使用 TPS54620 和 WEBENCH 电源设计器创建定制设计方案

2 应用

  • 高密度分布式电源系统
  • 高性能点的负载调整
  • 宽带、网络互联及光纤通信基础设施

3 说明

TPS54620 采用热增强型 3.50mm × 3.50mm QFN 封装，是一款功能齐全的 17V 6A 同步降压转换器；该器件具有高效率且集成了高侧和低侧 MOSFET，经过优化实现小型设计。通过电流模式控制减少组件数量，同时通过选择高开关频率缩小电感封装尺寸，从而进一步节省空间。

输出电压启动斜坡由 SS/TR 引脚控制，可实现独立电源运行，或者跟踪状态下的运行。此外，正确配置使能与开漏电源良好引脚也可实现电源时序。

高侧 FET 的逐周期电流限制可在过载情况下保护器件，并通过低侧拉电流限制防止电流失控，增强限制效果。此外，还提供可关闭低侧 MOSFET 的低侧灌电流限制，防止反向电流过大。裸片温度超过热关断温度时，热关断会禁用此部件。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
TPS54620 VQFN (14) 3.50mm x 3.50mm
  1. 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

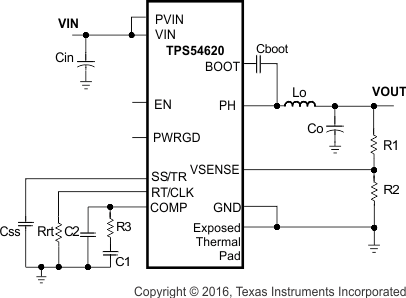

简化原理图

TPS54620 sim_sch_fp_lvs949.gif

效率与负载电流间的关系

TPS54620 eff_fp_lvs949.gif
